一次管式爐事故的警醒
全方位氫氣安全系統，守護高校實驗室安全
實驗室爆燃事故求助

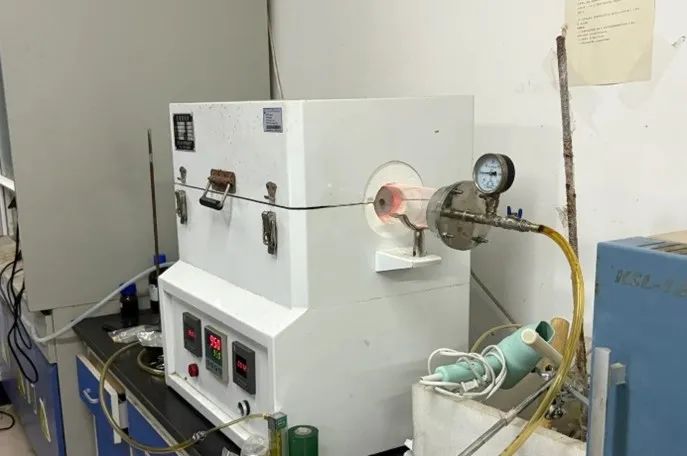

近期我們在網上看到這樣的一段求助，某高校用戶使用了實驗室現有的一臺普通管式爐做氫氣還原實驗時，發生爆燃事故。求助內容如下：
“做氫還原時，用的石英舟燒的碳+金屬鹽(已烘干)，通10%氫氣混合氣，流速600ml/min，加熱到950攝氏度25min時，管子里有爆的聲音(悶響)。立刻停止加熱，降溫后，檢查管子和材料都沒有問題。請問這種悶響是正常的嗎？”
后續求助者又補充了一些內容：
“問題已解決，爆鳴聲是材料表面吸附的氧氣與氫氣的反應。解決方法:材料放入爐中后，先置換氣5次，累計抽真空時間50~90min(我的真空度是降至-0.08MPa)，然后再通入氣吹掃1h左右，再切換氫混合氣，開始運行升溫程序。”
事故原因分析
核心內容就是通了10%的氫氣混合氣后，在950°C時工作管內發生了爆燃。幸運的是并沒有造成更大的損失。其實求助者并沒有找對解決問題的方向，我們就分析一下這次事故發生的原因，這無關設備的品牌及制造商。
1.管式爐設備本身存在隱患
供氣系統：可燃氣體禁止使用特氟龍或塑料管路。閥門、真空壓力表連接至少應該采用金屬卡套連接口，普通螺紋+特氟龍密封條（生料帶）禁止用于可燃氣。
真空泄漏率：真空度0.08MPa（800mbar），只比大氣壓（約1000mbar）略微低了一點。累計抽真空時間50~90min，說明設備存在較嚴重的泄漏。
氣體流量：關于氣體流量600ml/min相當于36l/h，如果不結合實驗工藝談氣體流量，并不能說這個流量大或者是小。但是這里有個安全風險，本身管式爐在預抽真空時反映出較嚴重的泄漏。我們猜測本次的爆燃事故是發生在工作管外。即有一部分氣體泄漏到空氣中，被加熱絲的熱量點燃爆炸。如果在工作管內發生的爆燃，氣體在有限空間內迅速膨脹，后果會更嚴重。輕則工作管破裂，設備損壞；重則發生火災。
2.缺少必要的氫氣安全設施。氫氣的爆炸極限是4.0%～75.6%（體積濃度）。這意味著當氫氣在空氣中的體積濃度在這個范圍內時，遇到火源就會發生爆炸。而當氫氣濃度低于4.0%或高于75.6%時，即使遇到火源也不會爆炸。顯然上述實驗的氫氣比例在爆炸極限范圍內。有效的氫氣安全系統需要包括以下功能：
氫氣泄漏檢測：可實時檢測ppm級別的氫氣泄漏，確保實驗室設備和人員的安全。
氣體流量：可燃氣推薦使用質量流量計（Mass Flow Controller）精確控制氣體流量。
工作管內壓力檢測：工作管內應該始終保持略高于大氣壓的微正壓，防止空氣逆流。同時防止在工作管內形成壓力，還必須有主動式緊急泄壓閥。
尾氣處理：處理沒有反應完的氫氣，應采用催化燃燒處理，直接排放存在隱患。
應急氮氣沖刷：這是最后的保障。一旦檢測到可燃氣體泄漏、停電、任何意外停機等非常規情況，應該快速沖刷稀釋工作管內的氫氣。

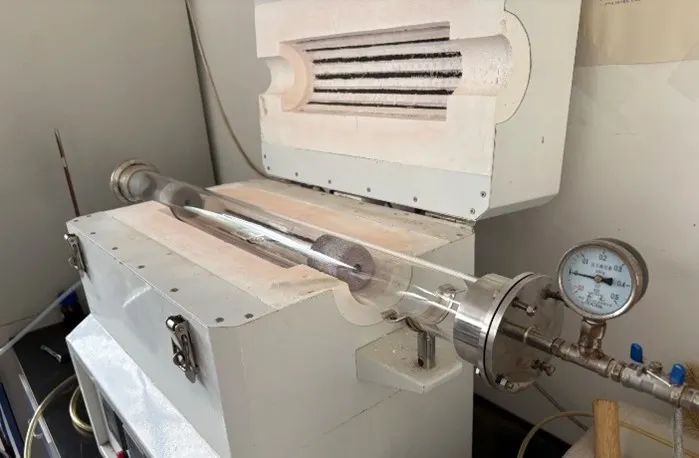

3.無有效的真空系統。至少是二級機械泵，在5分鐘內快速轉換工作管內的空氣，真空度可降至10E-2mbar級別。20mbar（0.002MPa）以下才被認為是安全真空度。粉末或多孔隙率的樣品，僅用氣體沖刷，不能有效地置換出空氣。更何況圖中的管式爐工作管內還有一對陶瓷纖維塞（堵頭），也是多孔材料。
4.非全自動控制系統。全自動控制系統能有效防止人為失誤，如忘記預抽真空、加熱程序設置錯誤。以及在非常規情況下，自動執行安全處理程序，如：氫氣泄漏等。
只有做到以上各方面要求，才能最大限度保證實驗室和人員的安全。
Carbolite·Gero 實驗室熱處理

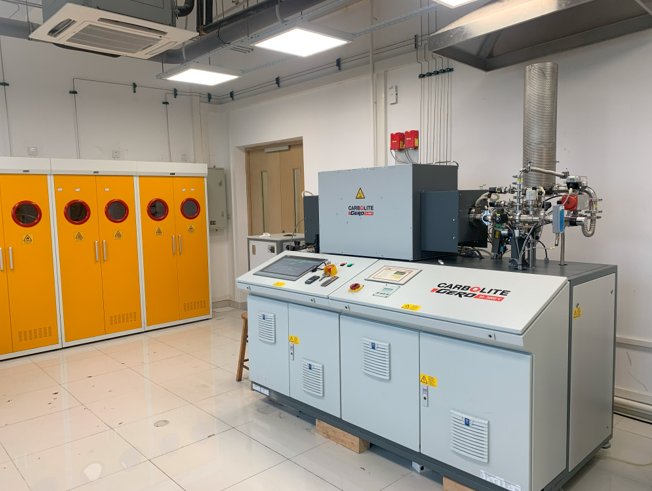

用戶現場的同類型氫氣管式爐
卡博特萊蓋羅（Carbolite Gero）在實驗室熱處理行業，一貫遵循產品安全性與操作可靠性的核心準則。德國工廠研發的實驗室可控氣氛氫氣管式爐FHA（1350°C）和HTRH（1800°C）系列采用西門子PLC控制系統及其氫氣安全模塊，通過了TüV認證，滿足SIL2（Safety Integrity Level）安全完整性等級要求。此系統也可用于其他可燃性氣氛，如：甲烷等。TP1900控制系統在每次運行前都會執行安全預處理程序，且無法人為跳過任何步驟。該程序包括以下內容：
在工作管內裝入樣品后，不銹鋼水冷氣密法蘭安裝到位。
若不銹鋼水冷氣密法蘭未正確關閉并固定，爐體不允許操作員啟動程序，并應顯示警告信息（通過傳感器檢測）。
在加熱程序開始前，會執行安全檢測預處理程序。
真空泵啟動以達到真空度設定值，例如40 mbar。所有閥門關閉，控制系統記錄壓力上升情況，自動計算真空泄漏率。
真空泵啟動預抽真空5分鐘，并檢測真空度是否低于安全真空度，例如20mbar以下。
工作管內充入惰性氣體以達到微正壓，例如30 mbar。所有閥門關閉，記錄壓力下降情況。自動計算微正壓泄漏率。
如以上數值超過閾值時，預處理失敗返回待機狀態，無法啟動加熱程序，并顯示錯誤信息。
完成并通過預處理程序后，加熱程序自動開始運行。
過程中控制系統自動監測所有必要參數，如溫度、壓力、功率、尾氣處理狀態等。
若出現偏差，在控制面板上顯示報警信息。必要時自動執行應急程序。
爐體監測每個工藝步驟中所有程序設定值和實際值參數，并以CSV文件保存在控制系統中如：溫度、壓力、氣體流量、功率消耗等，用于實驗結果的復盤和工藝改進。
主程序結束后，自動用惰性氣體沖刷工作管容積3倍的氣體，徹底排空殘留的氫氣，且溫度低于200°C時解鎖法蘭。此時可以打開工作管法蘭，取出樣品。
此類管式爐不僅適用于材料的氫氣還原實驗，也廣泛用于化學氣相沉積等多種應用。相關實驗參數與設置需逐步優化，我們可基于豐富經驗提供專業建議。如有相關需求，歡迎隨時聯系我們。
