對于測試平臺而言，經常碰到的問題是客戶所用的作圖軟件或分析軟件不支持儀器測量得到的數據文件的格式，需要把測試數據轉換成通用格式提供給客戶。Malvern Panalytical的X射線衍射儀同樣也提供了相應的工具—Data Viewer軟件。
Data Viewer是Malvern Panalytical開發的XRD數據看譜軟件，免費，無需激活。一般來說，可以在測量軟件Data Collector的安裝光盤里找到它的安裝程序（往往在光盤底目錄的External子目錄里）。
本文便以粉末衍射數據來介紹如何使用這個軟件做數據格式的轉換，并進階到如何批量轉換及自動轉換。Follow me！
一． 單文件格式轉換
1.打開Data Viewer軟件；
2.打開一個XRDML測量數據文件；

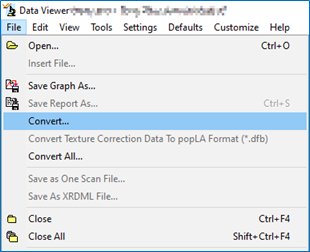

3.選中菜單File - Convert…；

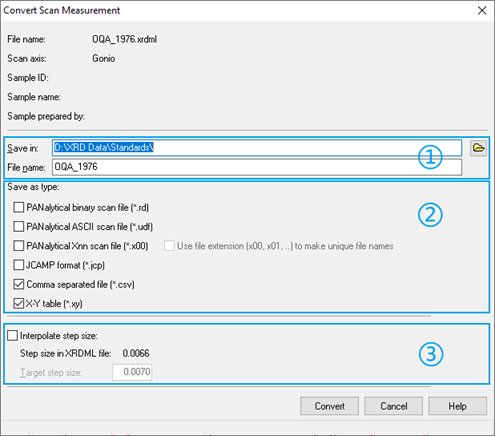

4. 在打開的對話框里設置：
① 轉換后的文件名（默認與源文件同名）和保存路徑（默認與源文件同目錄）；
② 選擇要轉化成什么格式的數據，可多選；
PANalytical binary scan file (*.rd)：帕納科傳統二進制RD格式；
PANalytical ASCII scan file (*.udf)：帕納科傳統八列強度數據UDF格式（見本文文末示例圖）；
PANalytical Xnn scan file (*.x00)：帕納科傳統單列強度數據X00格式（見本文文末示例圖）；
JCAMP format (*.jcp)：原子和分子物理聯合委員會（Joint Committee on Atomic and Molecular Physical）標準JCP格式（見本文文末示例圖）；
Comma separated file (*.csv)：逗號分隔值格式CSV文件（見本文文末示例圖），EXCEL可以直接打開；
X-Y table (*.xy)：XY角度、強度兩列數據文本格式XY文件（見本文文末示例圖）；
③ 要同時將一維陣列探測器（如PIXcel）測量得到的數據（步長一般為一長串小數）轉換成步長為0.01或0.02之類的數據，可以勾選中“Interpolate step size”，同時在“Targe step size”框中輸入想要的步長大小，如：
5. 點擊Convert按鈕，即可在您所指定的目錄下生成指定格式的轉換后的文件；
二．批量文件格式轉換
眼尖的看官可能已經從前面的圖中發現了主菜單File里還有一項Convert All…。沒錯，當您用Data Viewer軟件打開多個XRDML數據文件時，可以用這個菜單項將所有打開的文件一起進行格式轉換。

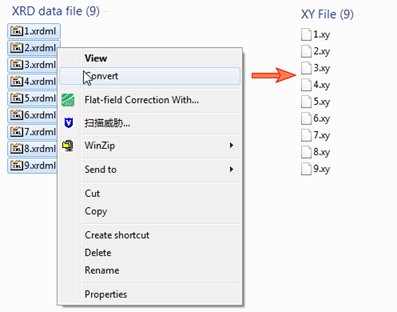

除此之外，Data Viewer軟件安裝時會在Windows系統安裝一個插件，針對XRDML格式文件的右鍵菜單增加一個Convert菜單項，如此您可以直接在文件管理器（File Explorer）里找到測量得到的XRDML文件，多選后在右鍵菜單里點擊Convert項來進行批量格式轉換。
注意：一次最多選中15個文件，否則右鍵菜單不出Convert項；

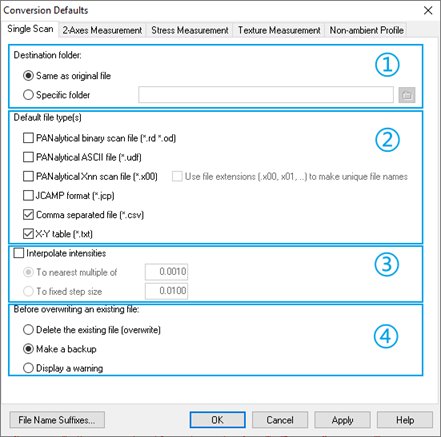

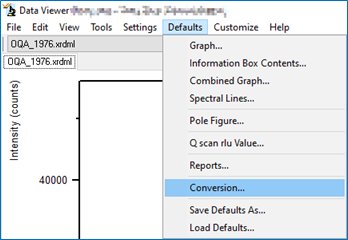

以上兩種方式里，要將原始數據轉換到什么格式，需要事先在主菜單Defaults - Conversion...里設置好以下默認設置：
① 格式轉換后數據文件的保存路徑；
② 轉換后的格式；
③ 是否要調整步長及調整為多大的步長；
④ 有重名文件如何處理。
三．自動格式轉換
衍射儀系統也能實現在測量完成生成XRDML格式數據文件時，即刻將其轉換成指定格式的文件，不過這需要隨Data Collector軟件一起安裝的APP（Automatic Processing Program）軟件的幫助。
APP軟件默認會和Windows系統一起啟動，您可以在Windows系統右下角的系統欄里找到如下圖標：
這便是APP了；如果沒在系統欄里找到的話，您也可以先從開始菜單的PANalytical XRD Tools - Automatic Processing Program來啟動APP。
1. 在APP軟件圖標上點擊右鍵，右鍵菜單中選中Rules；

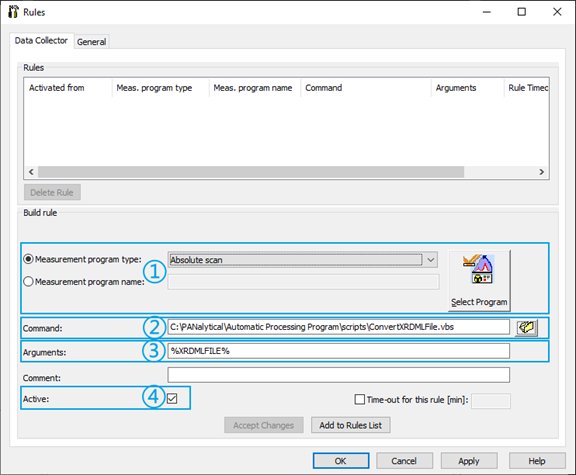

2. 在打開的“Rules”對話框中，如下設置自動數據處理的規則：
注意: 不同版本的APP軟件Rules對話框界面有所不同。
① 針對某類或某個掃描程序測量得到的數據文件進行處理；
② 調用某個腳本或軟件來對數據文件進行處理；
可以用最右邊的按鈕指定相應腳本或軟件的路徑；圖中調用的是APP軟件自帶的文件格式轉換的腳本；
③ 所調用的腳本或軟件在命令行格式下所需要的參數；
%XRDMLFILE%代表由Data Collector測量得到的XRDML文件的路徑；APP軟件自帶的腳本所需的參數可參見APP軟件的幫助文檔；
④選中該項表示該條規則有效，APP軟件將根據該規則的設置處理數據文件；

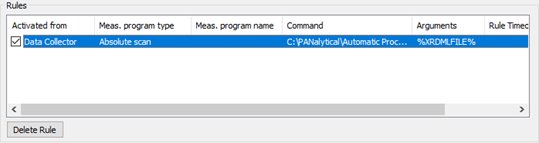

3. 點擊Add to Rules List按鈕，則上方的“Rules”列表中會多出一條規則：
4. 點擊OK按鈕保存設置；
如上設置后，當Data Collector軟件執行絕對掃描程序來測量樣品，在測試完成時，除了生成一個XRDML格式的數據文件外，系統會自動根據Data Viewer菜單Defaults - Conversion...里的設置將其轉換成需要的格式。
