粒徑越大越能打!球形氧化鋁的“體重”如何決定導熱

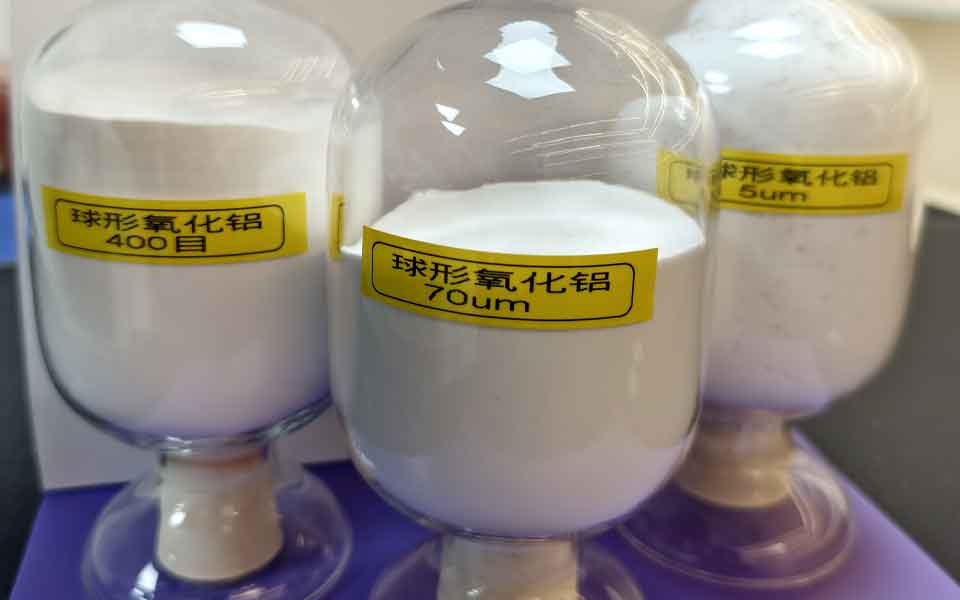

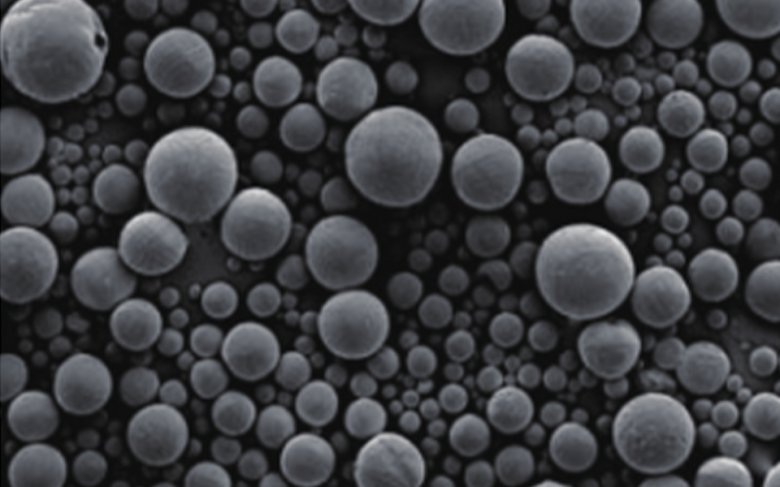

80μm為何成為散熱性能的黃金分割點?當全球頂尖實驗室用電鏡鎖定那顆 80微米的球形氧化鋁,導熱系數指針?biāo)查g飆升至 42W/(m·K),這不僅是材料科學的勝利,更是破解手機發燙、電車趴窩、芯片降頻的終極密碼。 粒徑每增10μm,導熱性能躍升15%的規律背后,55:35:10的三元復配魔法正撕開日企技術封鎖。球形氧化鋁的粒徑和導熱系數之間存在什么關系呢? 球形氧化鋁的粒徑與其導熱系數之間存在顯著的正相關性,這種關聯性主要由材料內部的聲子傳導機制和導熱網絡結構決定。 根據工業實測數據,粒徑增大可顯著提升導熱系數,但存在臨界閾值(約80μm),超大粒徑會因填充率下降導致導熱網絡不連續: 粒徑(μm) 導熱系數(W/(m·K)) 10 22 20 28 40 35 60 40 80 42(峰值) 機理解釋: 1.聲子散射抑制: 粒徑增大→晶界數量減少→聲子在晶格間傳遞時的散射概率降低→熱傳導效率提升。 導熱網絡優化:大粒徑顆粒形成導熱“主干通道”,而小粒徑填充間隙(后文詳述復配策略),協同降低界面熱阻。 1.單一粒徑體系的局限性 小粒徑(<10μm): 優勢:高比表面積,增強與基體結合力,適配薄層涂覆(如芯片散熱膏)。 劣勢:晶界散射顯著,導熱系數偏低(約22W/(m·K)),且高填充時易增粘度。 大粒徑(>40μm): 優勢:導熱路徑更連續,最高系數達42W/(m·K)。 風險:填充率>85%時流動性驟降,顆粒間易產生孔隙,反而降低導熱效率。 2.多尺度粒徑復配的突破性效果 通過調控不同粒徑比例,可構建分級導熱網絡,兼顧高導熱與加工性: ?最優復配方案(實驗驗證): 二元復配:40μm:15μm=70:30→導熱系數比單粒徑體系高30%。 三元復配:40μm:15μm:10μm=55:35:10→導熱系數再提升10%,形成“主干-橋梁-填充”三級網絡。 ?作用機制: 大顆粒為導熱主干→中顆粒橋接主干間隙→小顆粒密填充納米級孔隙→界面熱阻降低40%。 1.導熱與其他性能的權衡 性能指標 小粒徑優勢 大粒徑優勢 導熱系數 低(22–28 W/(m·K)) 高(35–42 W/(m·K)) 流動性 填充率>75%時粘度劇增 填充率<85%時流動性更佳 界面結合力 高(比表面積大) 需表面改性提升結合力 應用場景 納米涂層、電子油墨 覆銅板、電池導熱膠 2.實際應用中的粒徑適配 ?高精度散熱(如5G芯片):選用10–20μm粒徑,確保薄層涂覆均勻性。 ?動力電池包:采用20–40μm粒徑,平衡導熱系數(35W/(m·K))與抗沉降性。 ?絕緣涂層:2.9μm球形氧化鋁填充37.5%時,導熱系數達1.072W/(m·K),兼顧絕緣性(體積電阻率>10?Ω·m)。 1.納米級導熱躍遷: 粒徑≤0.1μm的納米球可穿透微隙,但量產難度大(等離子熔融法良率<60%),需開發水熱法降本工藝。 2.表面改性強化界面: 硅烷偶聯劑包覆粒徑80μm顆粒→填料-基體界面熱阻降低50%→復合材料導熱系數提升25%。 3.超混雜填料設計: 球形氧化鋁(40μm)+氮化硼片晶→水平方向?qū)嵯禂?shù)突破15W/(m·K),用于航空航天高頻器件。 球形氧化鋁的粒徑是調控導熱性能的核心杠桿: 單一粒徑:80μm可達峰值42W/(m·K),但受限于加工性; 多級復配: 40μm:15μm:10μm=55:35:10為最優比例,導熱網絡效率提升40%; 場景適配:電子芯片需小粒徑(10–20μm),儲能/基站首選大中粒徑(20–40μm)。 球形氧化鋁存在一個最佳粒徑范圍,使得導熱粉體材料的導熱性能達到最優。通常,在一些實際應用中,如電子封裝、導熱硅膠墊片等領域,會綜合考慮各種因素來選擇合適粒徑的球形氧化鋁,以實現最佳的導熱效果。
