高級(jí)會(huì)員
已認(rèn)證

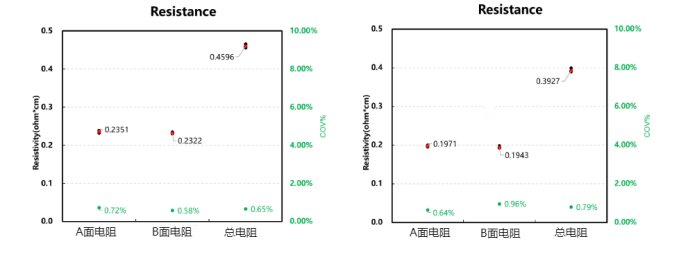

隨著科技的發(fā)展，鋰電池已成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠帧氖謾C(jī)、筆記本電腦到電動(dòng)汽車，鋰電池的應(yīng)用無處不在。鋰離子電池主要由正負(fù)極極片、隔膜、電解液組成；正負(fù)極極片的性能也關(guān)系著鋰電池的性能。目前大多為電池極片采用雙面單層涂布的方式，當(dāng)A面涂布完成后再進(jìn)行B面涂布。由于AB兩面涂布時(shí)間的差異，漿料會(huì)有一定程度變化，導(dǎo)致AB面的導(dǎo)電均勻性也可能會(huì)有差異。而使用兩面同時(shí)涂布技術(shù)時(shí)，模頭相對(duì)于箔材的位置均有差異，導(dǎo)致漿料的流動(dòng)狀態(tài)不同，也會(huì)造成AB面涂覆均勻性的差異，因此全方位的評(píng)估雙面極片的均勻性是極片質(zhì)量監(jiān)控的關(guān)鍵。我們使用蘇州利電極片電阻測(cè)試儀JD-D1T，對(duì)不同的磷酸鐵鋰雙面極片進(jìn)行測(cè)試，對(duì)比其AB面的差異。 1、樣品信息：LFP極片1/2； 2、測(cè)試參數(shù)：AB面測(cè)試 單點(diǎn)測(cè)試：25Mpa，保壓15s，取8個(gè)點(diǎn)。 由下圖表可知：在相同測(cè)試條件下，可以看出兩張極片AB面電阻的一致性較好，兩個(gè)極片的A面電阻都大于B面電阻。 通過蘇州利電極片電阻測(cè)試儀JD-D1T系列產(chǎn)品對(duì)磷酸鐵鋰雙面極片的AB面進(jìn)行測(cè)試，可對(duì)極片的AB面進(jìn)行區(qū)分，可助力研發(fā)人員對(duì)于材料的研發(fā)以及對(duì)極片的涂布和輥壓工藝的一致性進(jìn)行評(píng)估。
