作為鋰離子電池關(guān)鍵組件之一的導(dǎo)電劑，盡管在電池配方中所占比例較小，但對電池性能的影響卻是深遠(yuǎn)的。導(dǎo)電劑的主要功能包括提高電極材料的電子電導(dǎo)率、構(gòu)建有效的電子傳輸網(wǎng)絡(luò)、降低電極的接觸電阻以及促進(jìn)電解液的浸潤。常見的鋰離子電池導(dǎo)電劑主要分為導(dǎo)電石墨、導(dǎo)電炭黑、纖維狀導(dǎo)電劑、石墨烯。

導(dǎo)電炭黑是目前電池的主流導(dǎo)電劑，炭黑顆粒的粒徑小，比表面積大、堆積緊密，有利于顆粒之間緊密接觸在一起，組成了電極中的導(dǎo)電網(wǎng)絡(luò)。其與活性物質(zhì)是點(diǎn)點(diǎn)接觸。在電池中也可起到吸液保液作用。而電阻率和壓實(shí)密度作為衡量粉末樣品性能的重要參數(shù)，也是目前最受業(yè)內(nèi)企業(yè)關(guān)注的參數(shù)。我們使用FDM-1650產(chǎn)品，對不同的導(dǎo)電炭黑粉體進(jìn)行測試，可以對比出不同的導(dǎo)電炭黑的電阻率和壓實(shí)密度的差異。

測試樣品：導(dǎo)電炭黑；

測試原理：四探針模式；

測試參數(shù)：實(shí)驗(yàn)面積132.73mm²，樣品量0.3g，采用變壓模式進(jìn)行測試，測試壓強(qiáng)范圍：10-350MPa，壓強(qiáng)步進(jìn)20MPa，保壓時(shí)間10S。

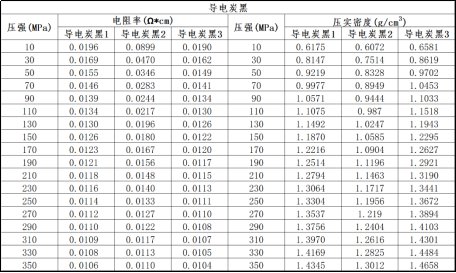

如下圖曲線所示：電池在4種不同的壓力受壓下，對應(yīng)的膨脹和收縮的曲線也不同，受壓小，如10kg下，電池的厚度膨脹量曲線整體趨勢是緩慢上升的，這個(gè)比較符合電池的在充放電過程中容量會不斷變小，效率無法100%的基理一致；當(dāng)受壓的力大于等于50KG，電池的厚度膨脹量曲線整體趨勢是下降的，這種情況可能和靜置的時(shí)間不夠有關(guān)。

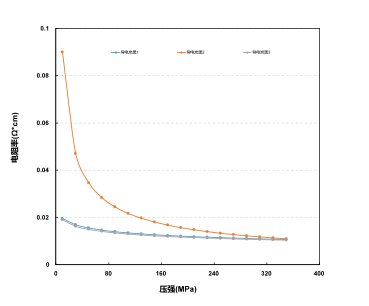

圖1：壓強(qiáng)VS電阻率

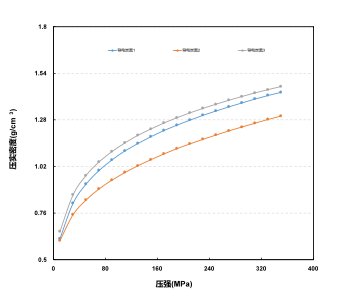

我們通過FDM-1650系列產(chǎn)品對不同的導(dǎo)電炭黑粉體進(jìn)行電阻率和壓實(shí)密度測試，可以在不同的導(dǎo)電劑混合搭配中選擇合適的配比，提高電池的性能。
