高級(jí)會(huì)員
已認(rèn)證
隨著商業(yè)化動(dòng)力電池的迅猛發(fā)展，對(duì)電芯生產(chǎn)的一致性要求也越來越嚴(yán)苛。粉末材料作為制作電芯的重要成分，其穩(wěn)定性要求也相應(yīng)提高。電阻率是粉末樣品重要的一個(gè)參數(shù)，也是電芯廠家最為關(guān)注的參數(shù)之一，長期監(jiān)控粉末材料的電阻率變化有利于觀察樣品受環(huán)境影響情況，實(shí)時(shí)了解樣品的穩(wěn)定性。我們使用FDM-1650產(chǎn)品，每天對(duì)磷酸鐵鋰的電阻率數(shù)據(jù)進(jìn)行收集，通過一段時(shí)間的數(shù)據(jù)對(duì)比，可以了解到磷酸鐵鋰短期內(nèi)受環(huán)境影響情況，實(shí)現(xiàn)對(duì)樣品的穩(wěn)定性監(jiān)控。
?測試方案：
測試樣品：磷酸鐵鋰；
測試原理：兩探針模式；
測試參數(shù)：實(shí)驗(yàn)面積132.73mm2，樣品量0.6g，采用變壓模式進(jìn)行測試，測試壓強(qiáng)范圍：10-350MPa，壓強(qiáng)步進(jìn)20MPa，保壓時(shí)間10S。
測試頻次：每天測試一組，連續(xù)測試7天。
?測試結(jié)果分析：

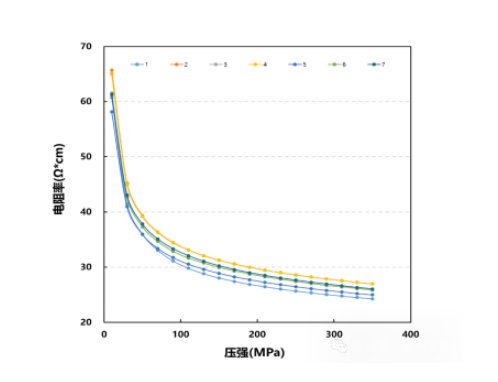

圖1 磷酸鐵鋰一周電阻率監(jiān)控

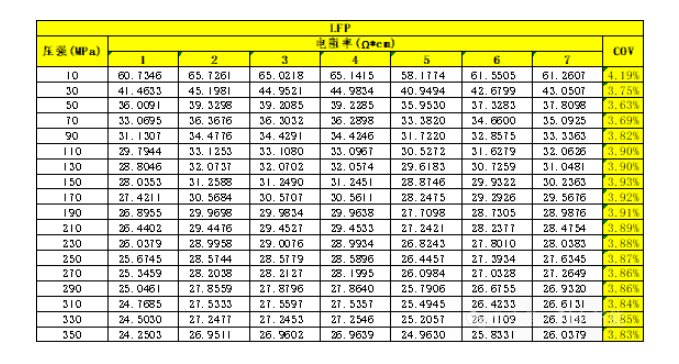

表 1磷酸鐵鋰一周監(jiān)控
如上圖表所示，磷酸鐵鋰的電阻率在測試中隨著壓強(qiáng)的增大而減小，350MPa時(shí)電阻率約為25.9942 Ω*cm（平均值）。在為期7天的測試中，樣品電阻率變化趨勢一致，計(jì)算電阻率的COV，COV值小于4.5%。
由此可知，磷酸鐵鋰粉末在短期內(nèi)穩(wěn)定性好。
?結(jié)論
通過采用FDM-1650系列產(chǎn)品對(duì)磷酸鐵鋰粉末進(jìn)行電阻率測試，觀察磷酸鐵鋰粉末在七天測試中電阻率的變化情況，從數(shù)據(jù)對(duì)比可以推斷出磷酸鐵鋰粉末的穩(wěn)定性。FDM-1650系列產(chǎn)品能夠?qū)崟r(shí)測試粉末材料電阻率，除了監(jiān)測單一樣品的長期穩(wěn)定性，還可以用于測試不同樣品以區(qū)分樣品種類或同一樣品不同改性狀態(tài)，助力研發(fā)。
