久久妞干网_久久久毛片视频_成人国产精品一区二区毛片在线,人人鲁人人莫一区二区三区,天堂岛av,国产精品九九九

鋰離子電池在首次充電過程中，負極表面會形成固體電解質相界面(SEI)膜。該過程被稱為化成階段，除了在負極表面生成固態產物外，通常還會伴隨有氣體產生。氣體的積累，會造成電池體積膨脹、阻抗增加等問題，導致電性能衰減。SEI膜的形成與電芯化學體系、正負極極材料、電解液組分、化成工藝等緊密相關。溫度影響SEI膜的生成速率,高溫化成可提高電化學反應速率和SEI 膜成型速率，形成的SEI 膜一致性較高但疏松、不穩定。低溫化成過程形成的 SEI膜致密穩定，但反應速率慢，化成時間較長。

本文使用YTJ-120原位產氣體積監控儀，通過監測不同溫度對化成產氣的影響,分析不同溫度條件下電芯SEI膜的形成速率。

?測試方法：

準備三組平行樣電芯，將電芯放入分別調節至25℃、35℃、45℃的原位產氣體積監控儀進行化成，使用專用測試軟件，實時采集、顯示力學測試系統數據，監測電芯化成產氣量的差異。

?結果分析：

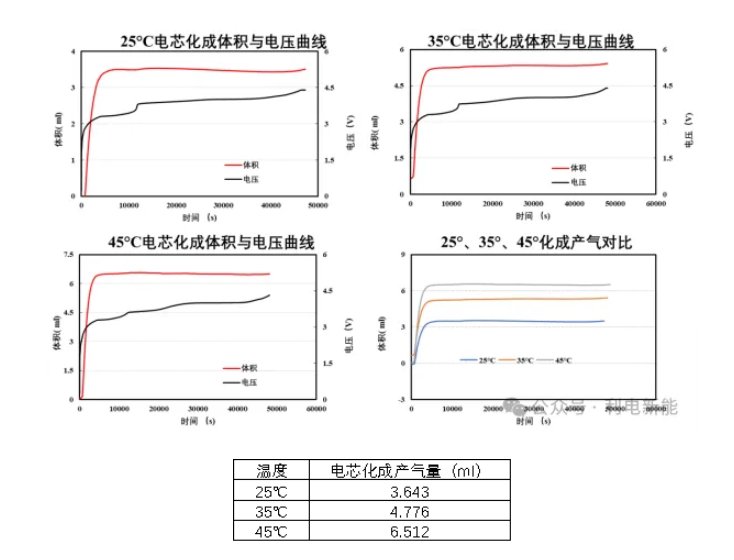

如圖所示，在相同化成充放電工步下，電芯在45℃環境下化成產氣量最大，35℃次之，25℃化成產氣量最少。如表所示，45℃化成產氣變化量為6.511ml；35℃化成產氣變化量為4.776ml；25℃化成產氣變化量為3.643ml。

?結論：

通過原位產氣體積監控儀對不同溫度電芯化成時體積變化量的監測，可以觀測不同溫度化成對SEI膜形成速率的影響。測試發現，隨化成溫度升高，電芯化成產氣量增大，高溫下電極表面的化學反應速率會增加，導致SEI膜的形成速度加快。
