高級會員
已認(rèn)證
01 背景 鋰離子電池中，由于材料導(dǎo)電性較差，一般會發(fā)生導(dǎo)電不均勻、局部發(fā)熱嚴(yán)重等問題。為了提高粘結(jié)性能與導(dǎo)電均勻性，會在銅箔或者鋁箔等集流體表面涂覆一層導(dǎo)電材料，我們將這種工藝稱為底涂工藝。通常來講，該導(dǎo)電涂層的成分組以導(dǎo)電石墨、碳黑、碳納米管與石墨烯漿料等導(dǎo)電劑材料為主，輔助與部分粘結(jié)劑與添加劑，分散后均勻涂覆在集流體表面，厚度為1~5μm左右。經(jīng)過底涂工藝改善后，極片的粘結(jié)力、導(dǎo)電均勻性都會得到一定提升。不同材料或者不同配方，對極片改善效果不盡相同。 此外，在實(shí)際應(yīng)用中，極片的壓實(shí)密度也會影響極片的導(dǎo)電能力與粘結(jié)力大小。 為了驗證不同底涂材料與不同壓密對極片導(dǎo)電能力的改善情況，我們進(jìn)行采用不同底涂材料極片與不同壓密的極片進(jìn)行了測試。 02 測試方法 測試信息：采用極片系列儀器極片電阻儀（蘇州利電）對不同極片的導(dǎo)電性能進(jìn)行測定評估。
圖1 極片電阻儀
樣品測試：
1.不同底涂材料測試
選取2種底涂材料不同的極片，進(jìn)行5MPa單點(diǎn)測試，極片電阻率&厚度測試；

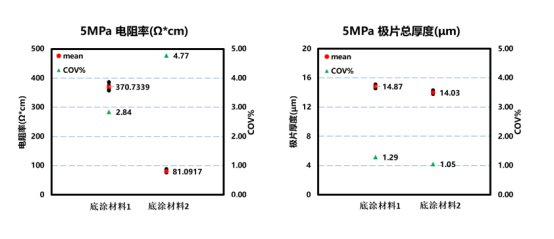

圖2：不同底涂材料電阻率&極片厚度
分析：如圖3，從電阻率測試結(jié)果來看：雖然2款底涂極片的厚度無明顯差異，但2款底涂極片電阻率存在較大的差異，底涂材料1>底涂材料2，且兩者COV<5%，說明該極片的導(dǎo)電均勻性好。
2.不同壓實(shí)密度測試
對于底涂材料1，我們進(jìn)行涂布，然后分別制成高壓實(shí)和低壓實(shí)的極片，隨后對極片進(jìn)行電阻率&厚度的測試。

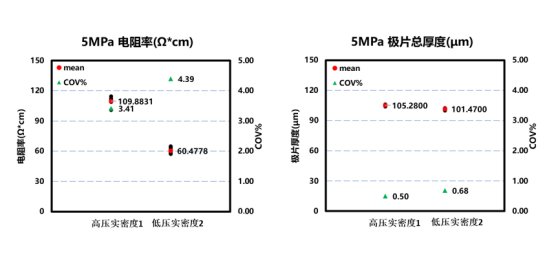

圖3：相同材料不同壓實(shí)密度下極片的電阻率與厚度關(guān)系
分析：從上圖的數(shù)據(jù)中可以看出在測試的電阻率&壓實(shí)密度中，測試電阻率與厚度COV<5%，樣品的導(dǎo)電均勻性與厚度均勻性較好。但可以發(fā)現(xiàn)，隨著壓密增高，極片電阻率有一定程度增大。
03 測試總結(jié)
