金牌會(huì)員
已認(rèn)證
管式爐、馬弗爐的"心臟"——氧化鋁纖維爐膛：常見故障與科學(xué)維護(hù)指南
在科研實(shí)驗(yàn)和工業(yè)生產(chǎn)的加熱環(huán)節(jié)中，管式爐和馬弗爐發(fā)揮著不可或缺的作用。而其中氧化鋁纖維爐膛作為核心部件，直接影響著設(shè)備性能和使用壽命。今天，我們就來深入探討這種高級(jí)耐火材料的特性、常見問題及維護(hù)方法。

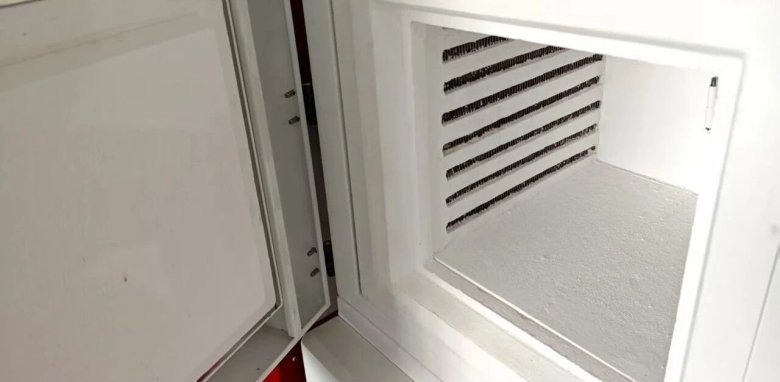

什么是氧化鋁纖維爐膛？
氧化鋁纖維爐膛并非傳統(tǒng)致密陶瓷磚，而是采用高純度氧化鋁（Al?O?）為主要原料，添加少量二氧化硅（SiO?）等其他氧化物，通過特殊工藝制成的多孔輕質(zhì)纖維結(jié)構(gòu)。這種設(shè)計(jì)賦予了它卓越的性能：
耐高溫性能：耐受溫度可達(dá)1400℃-1600℃
優(yōu)異隔熱性：導(dǎo)熱系數(shù)低（0.1-0.2 W/m·K），節(jié)能效果顯著
升溫速度快：熱容量小，升溫速率比傳統(tǒng)耐火磚快40%以上
抗熱震性好：纖維結(jié)構(gòu)能有效抵抗溫度急劇變化
重量輕：比同體積耐火磚輕50%以上
化學(xué)穩(wěn)定性強(qiáng)：對(duì)多數(shù)化學(xué)環(huán)境有良好抵抗力
常見故障診斷與解決方案
1. 開裂問題
現(xiàn)象：爐膛內(nèi)壁出現(xiàn)裂紋或剝落
原因分析：
急冷急熱導(dǎo)致的熱應(yīng)力沖擊
局部過熱（加熱元件功率不均或樣品放置不當(dāng)）
物理撞擊或安裝應(yīng)力
長期使用后材料老化
解決方案：
嚴(yán)格遵循升降溫速率（≤5-10℃/分鐘）
檢查加熱元件狀態(tài)，確保樣品均勻放置
小心搬運(yùn)，安裝時(shí)預(yù)留膨脹空間
細(xì)微裂紋可用高溫耐火泥修補(bǔ)，嚴(yán)重時(shí)需更換
2. 保溫性能下降
現(xiàn)象：爐體外殼溫度升高，升溫速度變慢
原因分析：
爐膛纖維長期高溫收縮、粉化
表面污染（揮發(fā)物滲透或熔融物侵蝕）
解決方案：
定期檢查爐膛厚度，減薄超過20%需更換
及時(shí)清理濺射物和揮發(fā)物
處理易揮發(fā)樣品時(shí)使用坩堝并確保通風(fēng)
3. 污染與腐蝕
現(xiàn)象：爐膛表面出現(xiàn)白色粉末或腐蝕坑洞
原因分析：
腐蝕性成分（鹵素、強(qiáng)堿、磷酸等）與氧化鋁反應(yīng)
樣品熔融溢出與爐膛發(fā)生反應(yīng)
解決方案：
避免直接加熱含氟、氯、強(qiáng)堿等物質(zhì)的樣品
使用致密剛玉坩堝作為保護(hù)層
評(píng)估損壞程度，嚴(yán)重時(shí)及時(shí)更換
科學(xué)維護(hù)指南
日常維護(hù)
清潔規(guī)程：
待爐體冷卻至200℃以下后清潔
使用軟毛刷或吸塵器清除碎屑
避免使用硬物刮擦損傷表面
操作規(guī)范：
嚴(yán)格執(zhí)行設(shè)備升溫降溫速率
確保樣品充分干燥后再放入
使用合適坩堝，避免樣品直接接觸爐膛
定期維護(hù)
月度檢查：
檢查內(nèi)壁裂紋、污染情況
檢查加熱元件狀態(tài)
評(píng)估爐膛厚度變化
年度維護(hù)：
檢測保溫性能（測量爐體表面溫度）
校準(zhǔn)溫度控制系統(tǒng)
請(qǐng)專業(yè)人員全面檢測

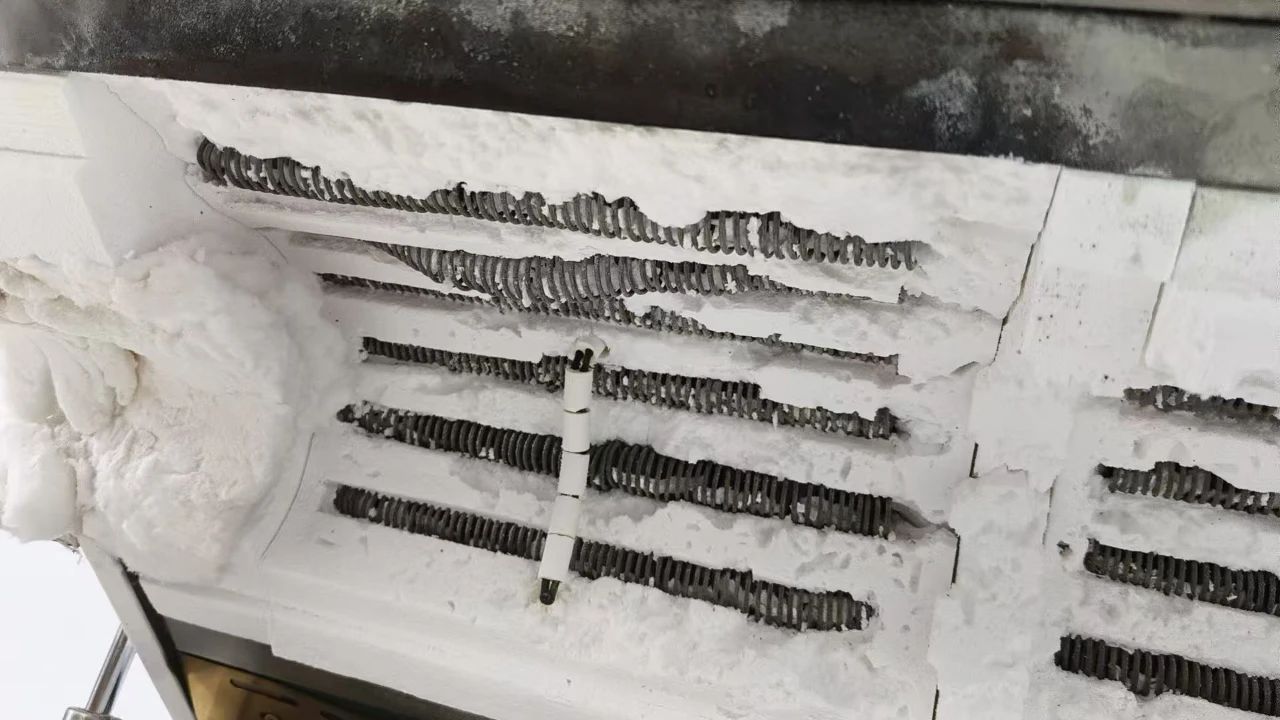

爐膛更換前

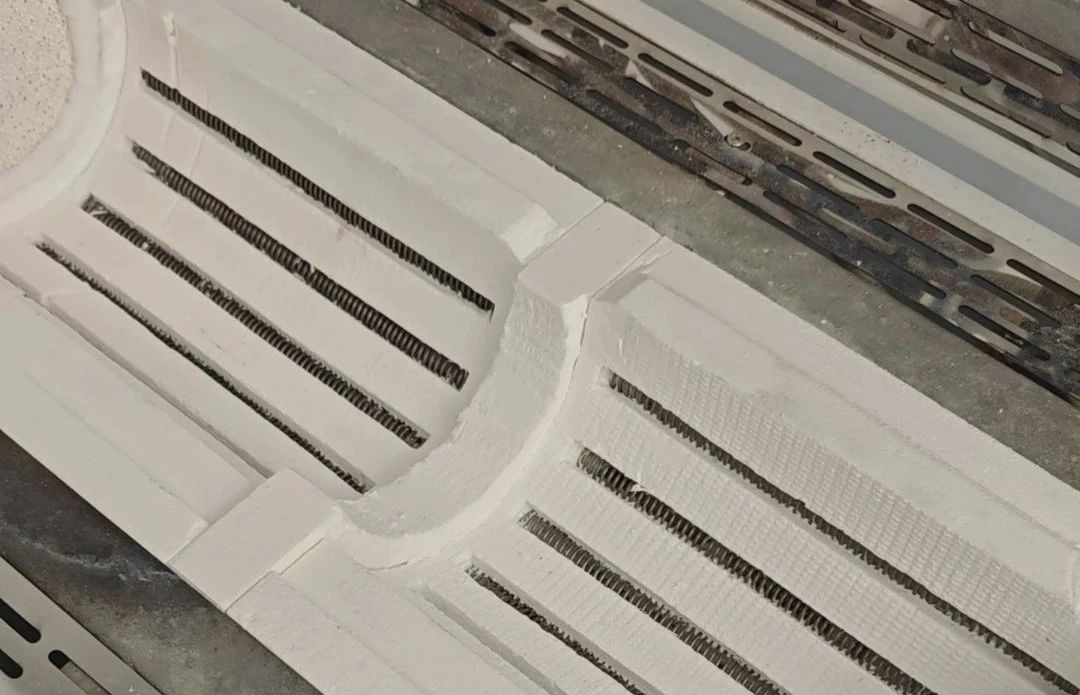

爐膛更換后
特殊狀況處理
長期停用：
保持爐膛清潔干燥
放置干燥劑防潮
加蓋防塵罩
重新啟用：
執(zhí)行烘爐程序（2-3℃/分鐘升至200-300℃）
保溫排除潮氣后再正常使用
總結(jié)
氧化鋁纖維爐膛作為高端加熱設(shè)備的核心組件，其性能直接影響實(shí)驗(yàn)結(jié)果的準(zhǔn)確性和設(shè)備的使用壽命。通過規(guī)范操作、定期維護(hù)和科學(xué)管理，不僅能夠避免大多數(shù)故障的發(fā)生，還能顯著延長設(shè)備使用年限（優(yōu)質(zhì)爐膛在良好維護(hù)下可使用5年以上）。
記住：精心維護(hù)的不僅是設(shè)備，更是您科研工作的可靠保障。
