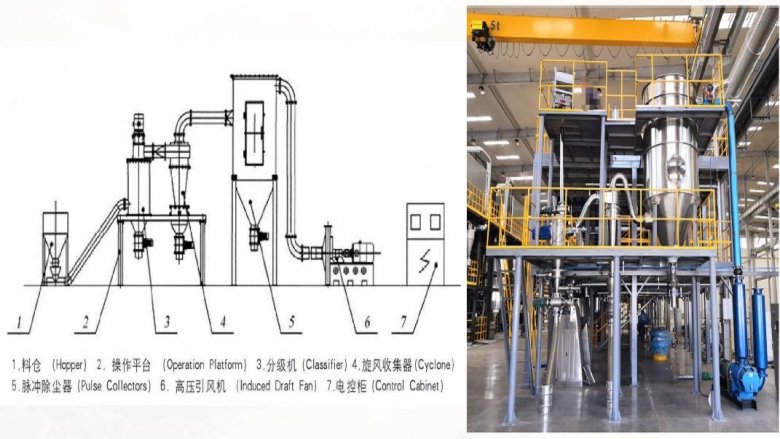

沈陽博昱粉體科技“FJJ”系列分級機系統組成圖

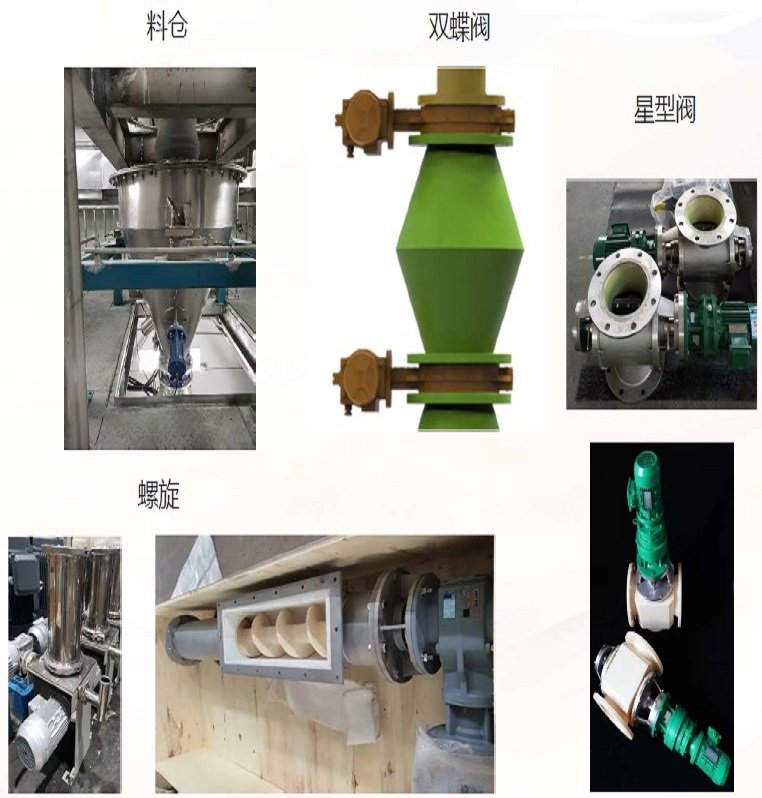

喂料系統
用于存放原料并通過雙蝶閥、螺旋、星型閥等喂料機構對粉碎主機進行給料，給料機構受粉碎主機分級電流/扭矩控制啟、停，喂料受控。

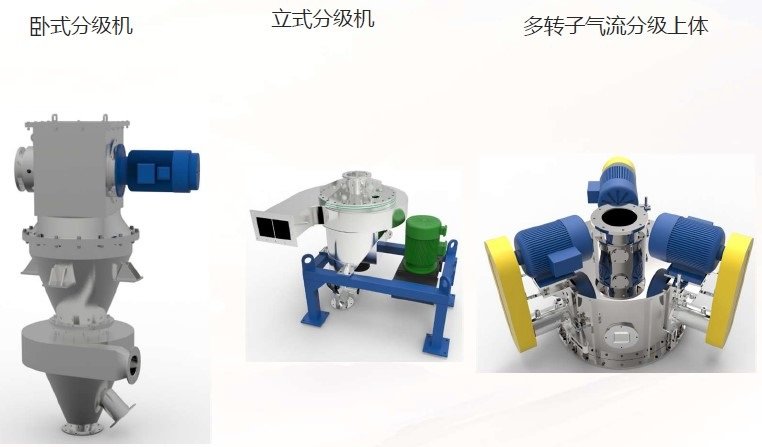

主機系統
分級機主機，主要由驅動電機、分級輪、細粉出口、一/二次進風口、原料入口、粗粉出口組成，原料經分級輪分級后，得到合格的超細粉體產品。

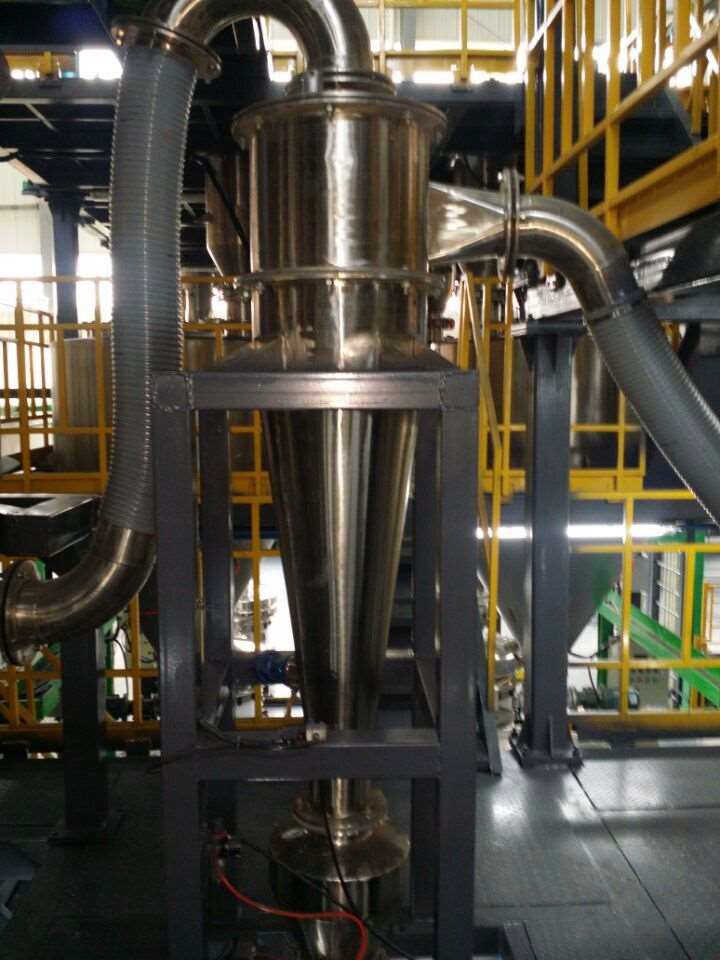

微粉收集系統

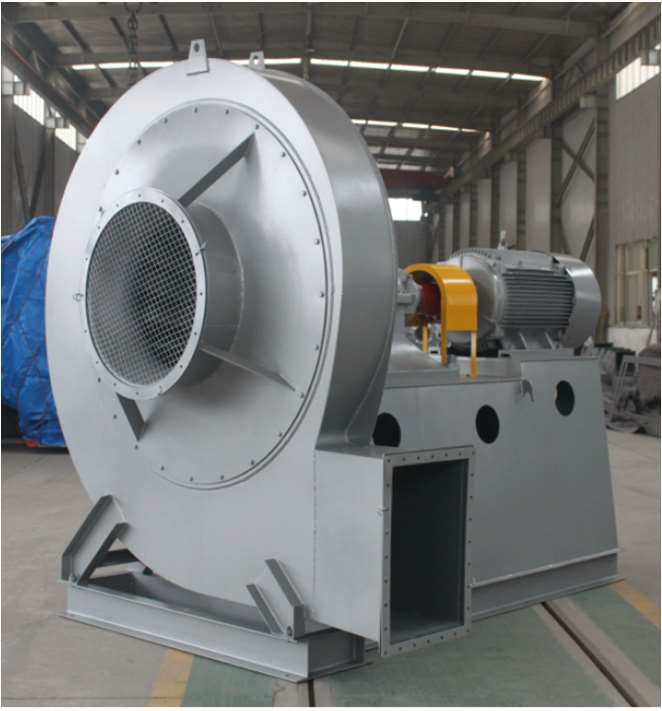

對分級后的產品進行氣固分離，收集。大部分物料通過旋風分離器進行收集，尾粉進入布袋收塵器后氣固分離，通過引風排出。
