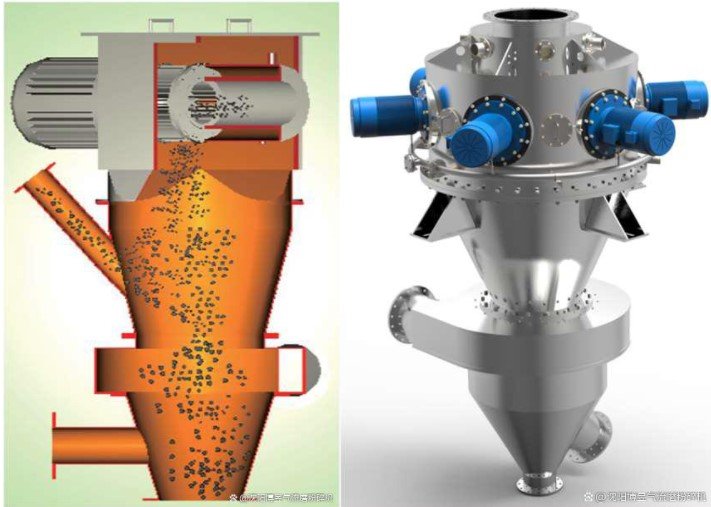

結構原理
物料經喂料系統投入主機后，在強大分級渦旋力作用下粗細粉分離。達到粒度要求的細粉方可通過臥式分級輪進入細粉捕集系統。粗粉及少量團聚細粉降至二次進風處，此處的粗粉分散器產生螺旋離心上升氣流對物料進行強烈沖洗，粗細粉分離。細粉隨上升氣流進入分級區;粗粉降至一次進風處再次接受一次進風氣流的強烈沖洗，純凈的粗粉經主機下的電動排料閥排出。
性能特點
分級效率
1、分級效率（提取率）60%~90%，分級效率與物料性質及符合粒度的顆粒含量有關；2、物料流動性好，符合粒度要求的顆粒含量高，效率就高，反之則低。
分級精度

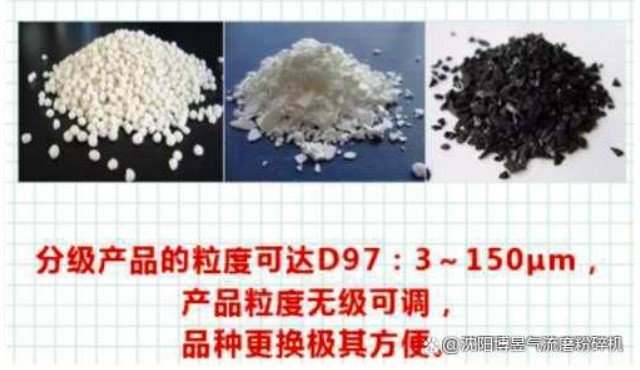

1、粒度分布集中: 無過粉碎現象。2、細度：d97 : 3 ～ 150 μm；粒型好，粒度分布窄；
潔凈、穩定性
1、運行穩定，高再現性和高可靠性；質量優異，經久耐用；2、全機一鍵啟停（可選觸摸屏），自動化程度高，操作簡單可靠；3、系統負壓運行，粉塵排放量≤10mg/m，運行噪音≤75dB（A）；
競爭優勢

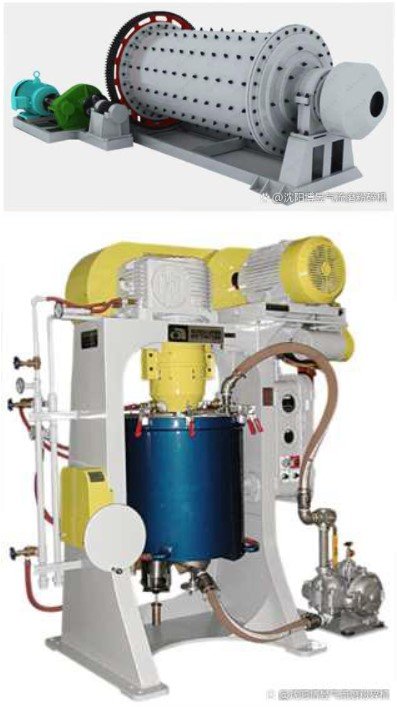

1、可多級分級機串聯使用，同時生產多個粒度段的產品；2、可與球磨機、立磨、攪拌磨等粉磨設備串聯使用，組成閉路循環粉碎分級工藝系統；

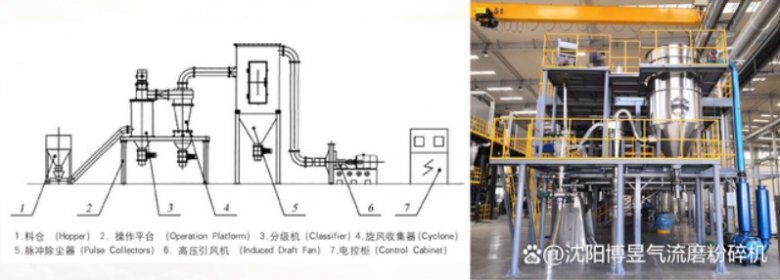

系統組成
由喂料部、分級機、旋風分離器、除塵器、引風機組和電控系統組成一套分級系統。物料可以在設備的風力作用下，粗細物料分離，是一種精細分級設備。
