氣動隔膜泵是一種新型輸送機械，是目前國內比較新穎的一種泵類，采用壓縮空氣為動力源，利用缸體內的隔膜來回鼓動做功，達到輸送各種介質的目的。在噴漆、陶瓷釉漿、底油回收場等場合發揮著重要作用，同時在環保、排污、建筑、精細化工等領域的應用也日益廣泛。
▼氣動隔膜泵工作原理
外部壓氣流經手動控制閥和壓力表進入換向閥推動活塞體向單側移動，打開進氣通道，氣流通過進氣孔進入泵本體單側氣室，打破膜片兩側氣室壓力的平衡狀態，膜片被單側擠壓帶動小軸向氣壓低的一側移動，這一動作帶來的結果有三個：一是小軸本身的移動切換了本體內的氣體流向；二是壓強減小的氣室一側膜片外產生強大的吸引力，將泵外的液體介質從下分流器進口吸入；三是壓強增大一側膜片外產生的強大推力將上次吸入的液體朝著本體上分流器擠出，同時隨著外部壓力的不斷供給，小軸在膜片的帶動下切換移動方向，開啟下一個循環。因此從上分流器傳輸的液體介質呈現脈沖狀噴出，伴隨著工作過程，隔膜泵膜片帶動小軸發出高頻率的撞擊聲。

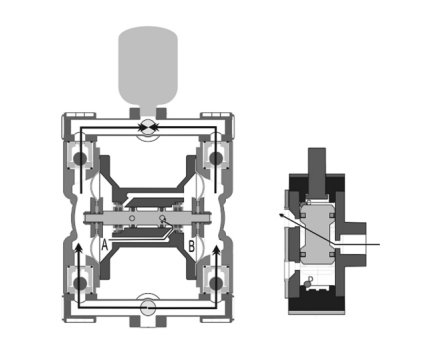

氣功隔膜泵工作原理示意圖
▼氣動隔膜泵常見故障現象、原因及處理措施
氣動隔膜泵與傳統水泵不同，它是以壓縮空氣為動力源來驅動的，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能抽光吸盡；還能根據所抽送的介質配備相對應的隔膜材質。但是就算再好的氣動泵，在使用久了難免會出現各種各樣的故障，其中任何一部分故障均會影響整個泵體的正常工作，氣動隔膜泵常見故障、原因分析、處理措施見下圖所示。

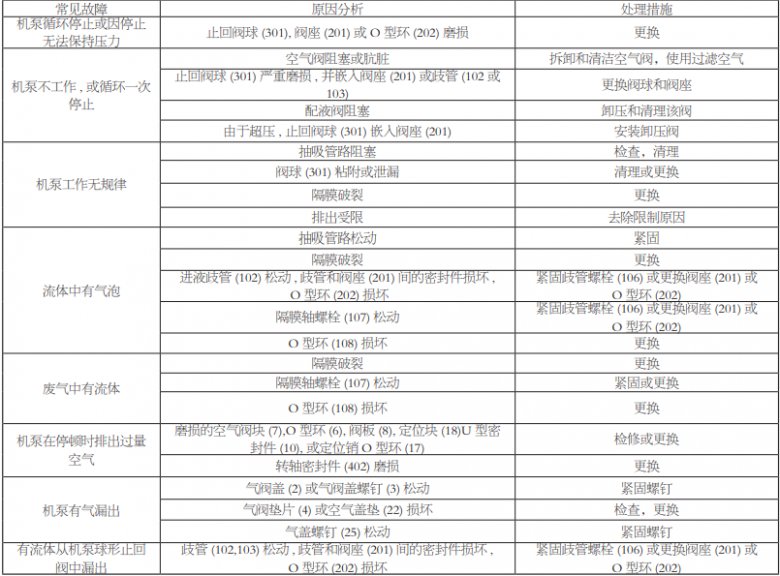

圖示氣動隔膜泵常見故障現象、原因及處理措施
此外用戶比較關心的是影響氣動隔膜泵不上量的因素是什么？一般而言，氣動隔膜泵不上量的主要原因集中在兩個方面：
1、膜片或單向閥問題；
2、配氣問題；
每次啟動隔膜泵之前都應進行空試，如果空試時聽到氣動的聲音，一般是膜片或單向閥問題；如沒有聽見聲音一般是配氣的問題。
針對以上問題，BSK經多年研發全系列泵目前均使用自主專利氣馬達。該氣馬達擁有雙高分子陶瓷導氣系統，穩定無死點，氣閥的使用壽命長，自潤滑，免維護。維護頻率低，降低維修及運行費用，獨有的氣室設計，可節約壓縮空氣15~20%。

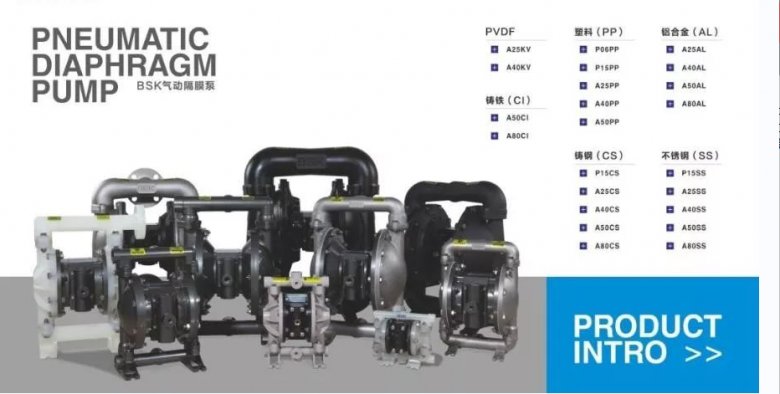

BSK氣動隔膜泵是廣州派莎克流體設備技術有限公司的拳頭產品，采用雙陶瓷密封導氣系統，模塊式結構，便于保養、維修。
性能優點：
【1】耐污性：主氣閥及換向閥的雙高分子陶瓷片結構，使隔膜泵不但工作壽命長、更可靠，而且更能容忍“臟”的壓縮空氣；
【2】抗氧性：泵體所有材料表面均進行防腐處理，無毒；
【3】流量大：所有腔體均進行改良設計，以實現流量最大化；
【4】輕量化：泵的體積小、重量輕，移動方便；
【5】通用性：BSK氣動隔膜泵在一定的條件下可實現多泵串聯使用，以滿足用戶的揚程需要；
【6】BSK泵具備超低壓啟動的能力（1.5KG或以下的壓力即可啟動）。

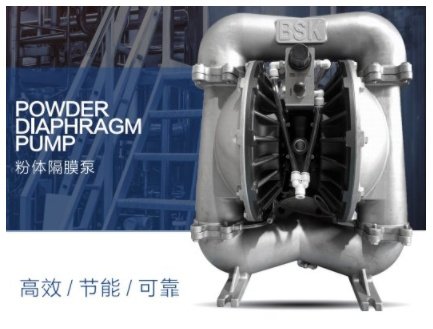

BSK另外一款產品是針對粉體輸送的專用隔膜泵，是用來輸送固體粉末狀物料的，與輸送液體的隔膜泵不同。固體粉末狀物只有在保持半流動狀態下才不至于在泵腔體內被壓縮成近似固體的塊狀導致輸送失敗。
因此，粉體輸送專用隔膜泵系統需堆加一組特殊的閥，在每個泵循環中，根據一定的時間順序，將壓縮空氣同時引入泵的腔體，使在粉體的泵送過程中保持流動狀態。
產品優點：
【1】粉體輸送泵替代效率低下的手工粉末輸送方式，可直接用于生產工藝，降低空氣污染和原料浪費；
【2】粉體輸送泵采用封閉輸送，保證人身安全；流化氣體和驅動氣體可以分離，避免物料空氣接觸氧化和潮解；
【3】粉體輸送泵設計有專利的氣流誘導系統，防止粉末突然噴發現象；
【4】粉體輸送泵系統經濟，簡單即裝即用，泵體輕便，可以隨處移動使用。
粉體輸送泵可廣泛應用于多種干燥粉末，如煅制氧化硅，白炭黑，黑炭黑，碳納米管，鈦白粉、淀粉、膨脹云母石等非礦行業的粉末；各種顏料，塑料行業的增塑劑，阻燃劑，丙烯酸樹脂，硅樹脂等等有機粉；精細化工，醫藥原料及中間體生產行業以及所有具有流動性的粉末輸送。
廣州派莎克流體設備技術有限公司是一個來自美國知名品牌，為客戶提供先進流體設備服務和解決方案的企業。為更好的服務在亞太地區的客戶，BSK中國已經順利地成立于中國廣州美國工業園區內。
BSK作為一家專注解決流體輸送的企業，發明了雙陶瓷閥氣閥系統，獨有的專利技術和保姆式服務，高品質、適用領域廣和極好的穩定性，得到客戶的高度評價。
BSK以其敏銳的洞察市場能力和技術發展創新的產品和解決方案，產品廣泛地應用于石油化工，精細化工，食品飲料，制漿造紙，污水處理，陶瓷，制藥，涂料，電子，船舶，市政，半導體及一般工業流體傳輸等等各個行業。

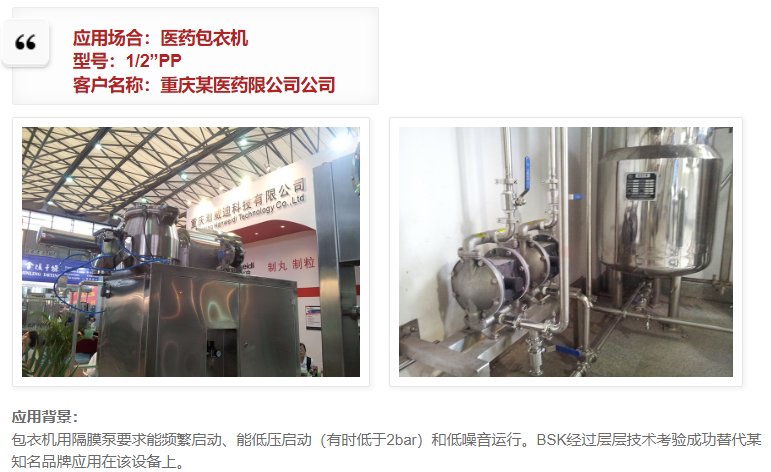

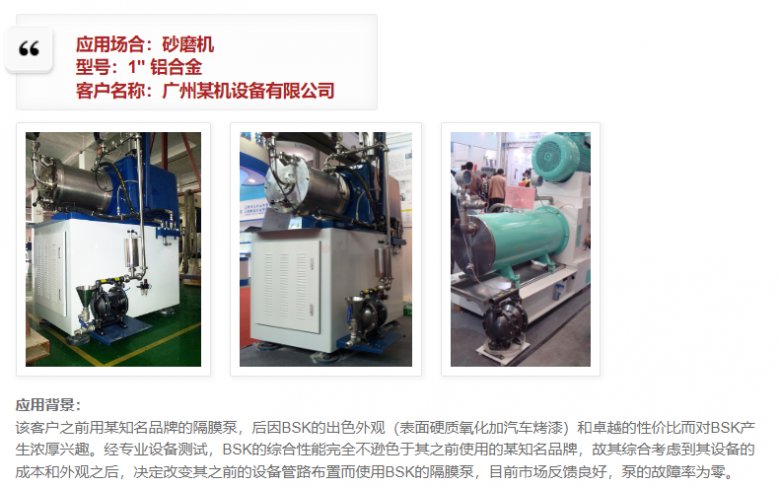

▼客戶案例
參考來源：
[1]文全國,牛文合,等.氣動隔膜泵常見故障原因分析及處理[J].中國設備工程,2018.09:(74-75)
[2]宋香富.氣動隔膜泵工作方法介紹[J].鑿巖機械氣動工具,2020.02:(43-48)
