北京時間12月13日9時51分，嫦娥五號探測器的軌道器、返回器組合體實施第二次月地轉移入射，成功進入月地轉移軌道。返回器就將帶著月球樣品開啟最后的再入返回之旅，朝著祖國的著陸場進發。
在迎接嫦娥五號順利歸來之際，歐奇奧圖像法粒度粒形分析儀即將行使它的使命——探測嫦娥五號帶回的月球土壤樣品，讓我們進一步探究月球的奧秘。

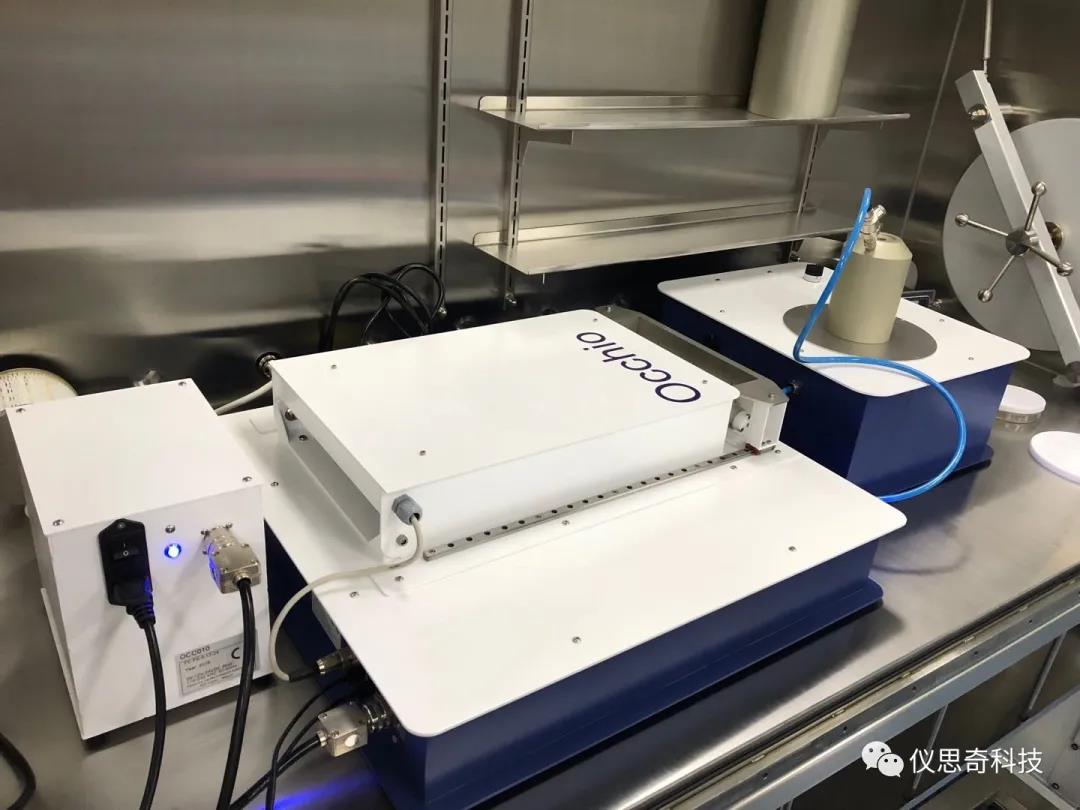

國家天文臺實驗室——歐奇奧Scan700粒度粒形分析儀進入備戰狀態
土壤由礦物顆粒組成。與地球土壤一樣，月壤也是陸地生態系統的基礎。土壤由不同的母質風化發育而來，其粒度和形狀反映了材料組成，顆粒形成和從礦物基質中釋放，運輸和沉積環境，為我們深入了解月球及其演化過程提供了基本信息。
顆粒形狀可從三個不同的層級來描述，即宏觀描述（顆粒不同粒徑定義間的比值），介觀描述（主要表面特征尺度）和微觀描述（顆粒輪廓的曲率和表面粗糙度尺度）。每個層級都反映了月球顆粒形成過程的各個方面，及參與確定土體從顆粒堆積到機械響應的全局行為。
對大于100微米的天然碎屑礦物顆粒的粒度粒形特征的量化和解釋，是古環境重建和動力條件研究的重要內容。圖像法是檢驗粒度分析結果的唯一標準。通過歐奇奧圖像法粒度粒形分析儀對月壤同一樣品中不同形態的凹凸度（凹度、凸度、圓潤度）和球形度參數（橢圓度、鈍度、粗糙度）的顆粒分析，在一定程度上可以分辨多種樣品的不同組分。為認識和理解多來源、多形態和多礦物成分沉積物的形成、搬運和堆積過程提供了機會，是研究顆粒形態與沉積環境關系的重要手段。
目前測量土壤粒徑粒形的方法很多，有尺量法，篩分法，沉降法，激光衍射法，電阻法以及靜態圖像法等。圖像法最大的優點在于“有圖有真相”，所見即所得。通過對采集的大量顆粒圖片進行統計分析，得出粒徑大小和粒形圖像。因其每次測試取樣量較少，因此需多次測量以得到更全面的土壤顆粒信息。
圖像法粒度粒形分析為認識和理解多來源、多形態和多礦物成分沉積物的形成、搬運和堆積過程提供了機會,可望成為研究顆粒形態與沉積環境關系的重要手段。
歐奇奧Scan 700粒度粒形分析儀
Occhio Scan 700靜態圖像法粒度粒形分析儀可以提供準確快速的測量。整個實驗樣品用量少，并可完全回收。可統計測量上萬個顆粒。Occhio Callisto3D軟件不僅可以提供每個顆粒的長度、寬度及厚度信息，還可以提供了三個層級的粒形分布信息，包括長寬比、橢圓度、Wadell球形度，Wadell圓潤度，凹度、凸度、鈍度、粗糙度以及顏色等多達八十種的粒徑粒形參數，從多個參數角度來描述月壤顆粒的形狀特性。
形狀信息是對粒徑分布的二維的補充，比如大小相識的顆粒可能在形狀上大相徑庭。對非球形顆粒準確 的定性，兩維的形狀信息是必需的。形狀的差異可從粒形分布反映出來。動態圖像分析抓取最佳的顆粒圖像進行處理。得到的圖像可經過復雜的圖像分析程序分析，得到圖像信息。

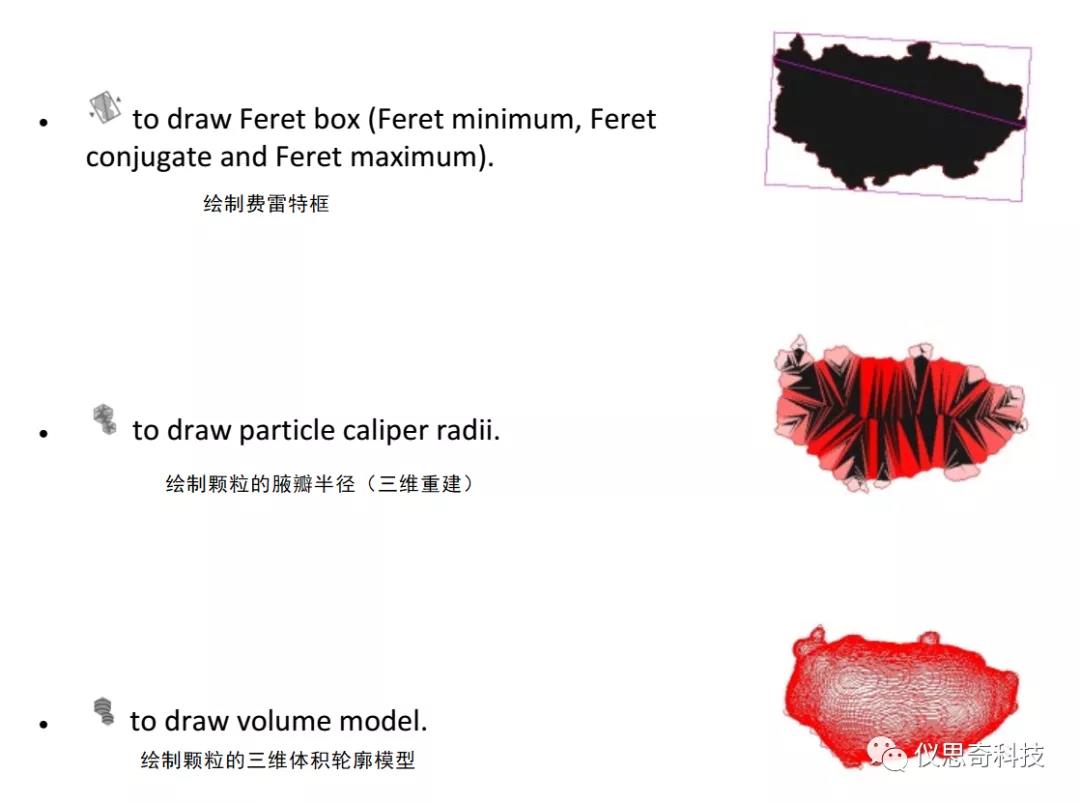

Scan 700不僅可以對顆粒形貌進行三維重建（如上圖），因為其具備透射和反射雙光源，還可以直接進行3D掃描，描繪顆粒的3D輪廓。

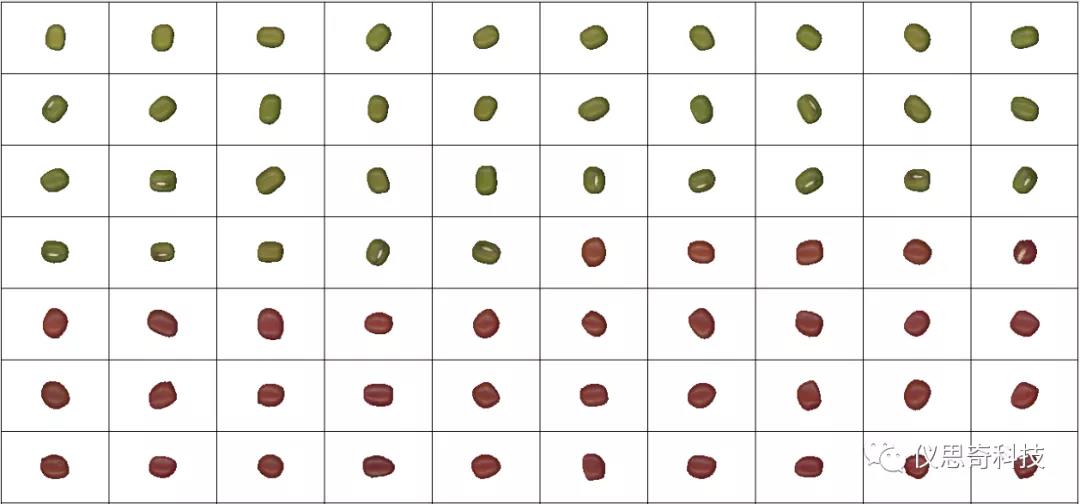

用Scan 700通過顏色區分和排列顆粒
