白金會員
已認證
Zeta電位是表征膠乳表面化學性質及其體系穩定性的一個重要指標。它在生物醫藥，陶瓷，制藥，表面處理，水處理，食品及涂料等各個行業中都有廣泛的應用，它在過程控制和質量評價中具有重要意義。
《ISO 13099-1/2/3》描述了測試Zeta電位的4種方法，包括電泳法，電滲法，流動電位法，電聲法，每種方法都具有不同的適用范圍。影響zeta電位的因素有許多，pH值，分散介質，黏度，顆粒濃度，添加劑種類及添加量，電導率，氣泡，溫度等。本文中的樣品為分散在緩沖鹽體系中的聚丙乙烯膠乳微粒，其樣品量少，濃度高，電導率高，有緩慢沉降趨勢?；跇悠返倪@些特點，本文選擇了流動電位法測試該樣品的Zeta電位。而市面上比較通用的電泳法對于此類高濃度，高電導率的樣品在測試時會有一定的局限性，通常情況下不能原液測試，而需要進行大量稀釋才能測試。而流動電位法適用范圍更加廣泛，可以直接原液測試該類樣品，避免了稀釋帶來的結果誤差。
實驗內容
1、樣品: 本例中所有樣品均來自某生物公司，為聚苯乙烯膠乳微粒，白色較濃稠的乳濁液（圖1）。
2、實驗設備：測試儀器品牌為MICROTRAC，型號為STABINO ZETA，配備1ml樣品池。

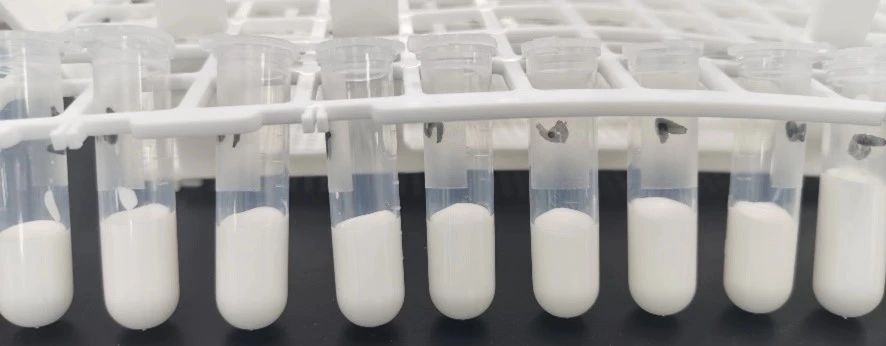

圖1 膠乳樣品
實驗結果
測試之前，將樣品小心混合均勻，盡量減少氣泡產生。之后取樣1ml至樣品池中，設置測試時間為60s，重復3次。樣品zeta電位及電導率結果如下表所示。

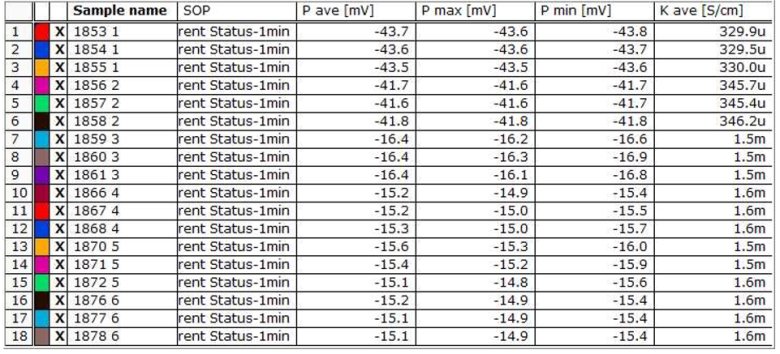

表1 樣品Zeta電位及電導率

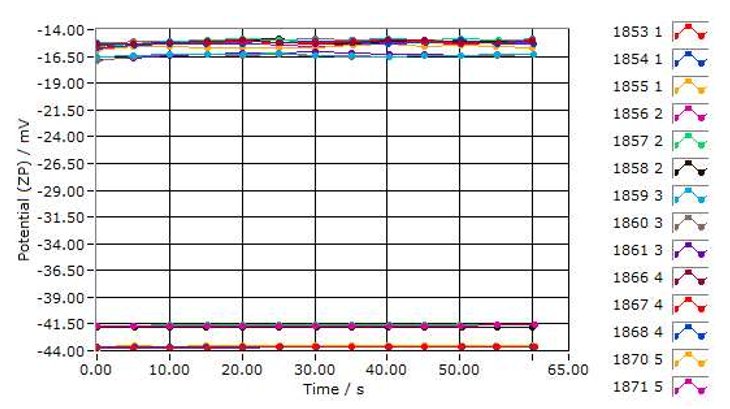

圖2 Zeta電位結果
如表1所示，樣品表面均帶負電，但Zeta電位值及電導率差異較大。1號和2號樣品的Zeta電位值（絕對值）均大于30mv，而3~6號樣品均小于30mv。而電導率卻恰恰相反，1，2號樣品的電導率值遠小于3~6號。從3次測試的結果看，Zeta電位的重復性均很好，從圖2的時間變化圖中也可看出，Zeta電位在測試的60s時間內波動也較小。
結果討論
微球載體因其性質均一，易于表面修飾等特點而被廣泛使用，在生物醫藥領域也具有較大的研究價值。STABINO ZETA適用范圍較廣，可適合的粒徑范圍從0.3nm到300um，測試時也無需輸入任何測量參數，原液測量無需稀釋，僅需設置測量時間即可。在測量開始后，活塞連續不斷地上下運動，將樣品快速地混勻，也可有效地阻止樣品發生沉降。因此，本例樣品選用此方法測試Zeta電位方便快捷，重復性較高，也體現出了6組樣品間的差異。
大昌華嘉科學儀器部
大昌華嘉儀器部專業提供分析儀器及設備，代理眾多歐美先進儀器，產品范圍包括：顆粒，物理，化學，生化，通用實驗室的各類分析儀器以及流程儀表設備，在中國的石化，化工，制藥，食品，飲料，農業科技等諸多領域擁有大量用戶，具有良好的市場聲譽。我們的業務逐年增加，市場不斷擴大。大昌華嘉公司在中國設有多個銷售，服務網點，旨在為客戶提供全方位的產品和服務。
Zeta電位分析儀
可實現快速便捷的顆粒電位滴定測試。
流動電位用于電荷滴定的高效
在一臺儀器上具備了混和，均化和信號測試的功能，使其滴定測試更為簡單有效。通常一個典型的滴定循環需要5-15分鐘。
? 電位適合的粒度范圍：0.3nm-300μm
? 電位的測量范圍：-3000mV to +3000mV
? pH測量范圍：1-14
? 樣品濃度：0.01-40 vol.%
