久久妞干网_久久久毛片视频_成人国产精品一区二区毛片在线,人人鲁人人莫一区二区三区,天堂岛av,国产精品九九九

BeNano系列納米粒度及Zeta電位分析儀在Zeta電位測試過程中可以得到樣品的帶電符號（±）、平均Zeta電位值以及樣品的Zeta電位分布信息。其中，Zeta電位分布雖然在實際應用中使用較少，但是可以通過Zeta電位分布得到不同帶電種類顆粒的信息，即如果在一個樣品中混有帶電符號相同但是電荷密度明顯不同的顆粒，在一個給定的電場下，顆粒將會同時出現具有明顯區分度的電泳行為。在BeNano的慢場測試過程中，將對收集到的散射光信號進行處理得到頻譜信息，頻譜的分布對應Zeta電位的分布信息，這樣就有可能通過Zeta電位分布區分不同帶電顆粒的組分。

在這個實驗中，我們選擇了兩個具有明顯Zeta電位差別的樣品，分別單獨測試了他們的Zeta電位和混合后的Zeta電位。

一號樣品是百特Zeta電位標準樣品，平均Zeta電位是-41mV，測試結果如下：

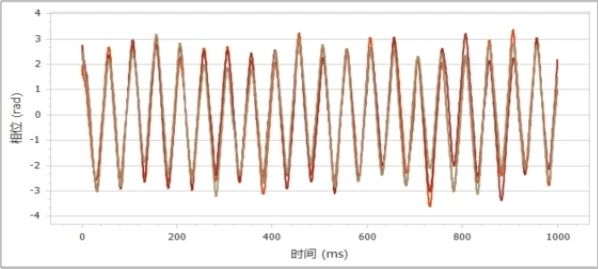

圖1. Zeta電位標樣相圖

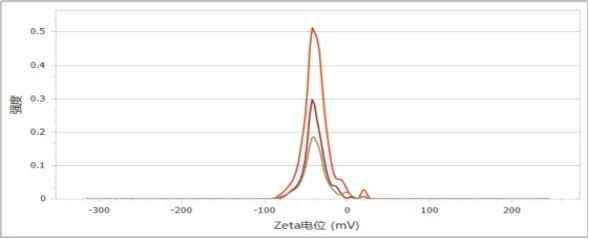

圖2. Zeta電位標樣電位分布圖

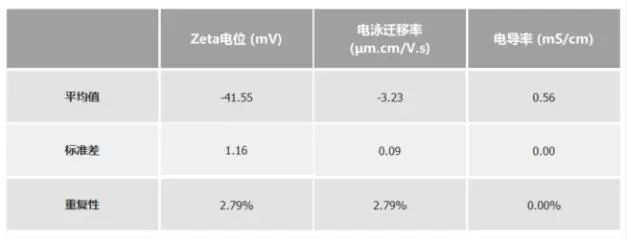

圖3. Zeta電位標樣結果

二號樣品是納米炭黑，平均Zeta電位-26mV。測試結果如下：

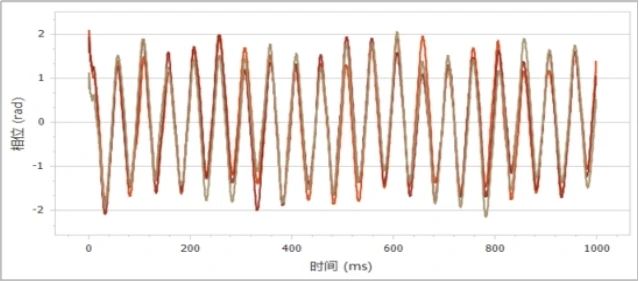

圖4. 炭黑樣品相圖

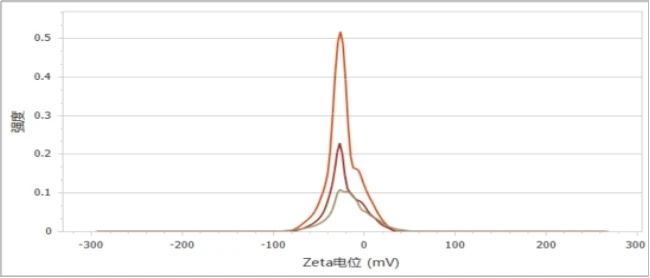

圖5. 炭黑Zeta電位分布圖

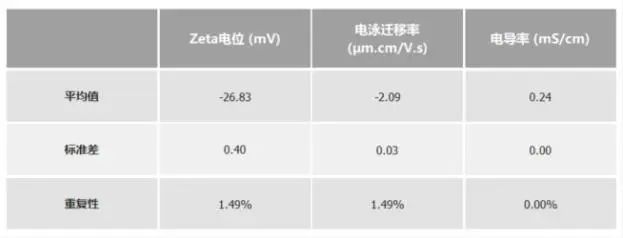

圖6. 炭黑Zeta電位結果

通過以上結果，可以看到單獨檢測樣品，兩個樣品都可以得到穩定的數據。將其混合后，檢測如下：

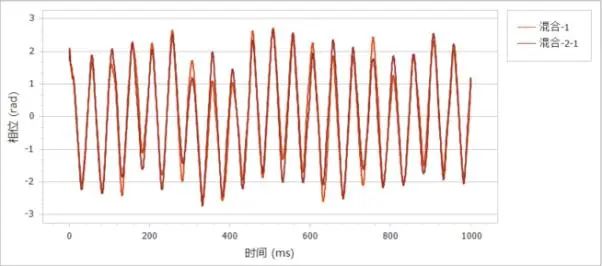

圖7. 混合后樣品相圖

圖8. 混合后樣品Zeta電位分布圖

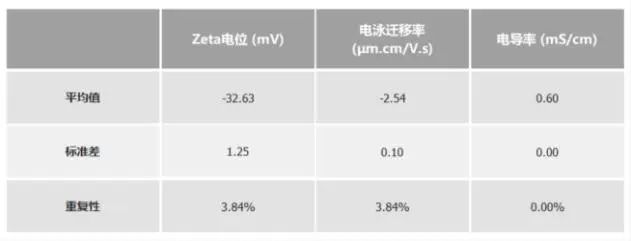

圖9. 混合后樣品Zeta電位結果

通過結果可以看出混合后樣品的平均Zeta電位為-32mV，位于兩個樣品Zeta電位之間，而通過混合后樣品的Zeta電位分布圖，可以明顯看到兩個Zeta電位分布峰，這是由于這兩種顆粒的電泳速度不同造成的。BeNano軟件中電泳光散射技術具有較好的分辨率，可以明顯區分出混合樣品中不同的帶電組分。
