鉆石會員
已認證
關鍵詞：蛋白、微流變、粘彈性信息、溫度變性
動態光散射微流變是通過動態光散射得到示蹤粒子的均方位移MSD來得到溶液流變學信息的技術，可以用來檢測中低粘度高分子溶液體系、蛋白溶液、凝膠體系，在這種體系中示蹤粒子可以具有明顯位移。相對于機械流變技術，微流變的檢測過程和數據處理直接快速，可以得到高頻下樣品的粘彈性信息。

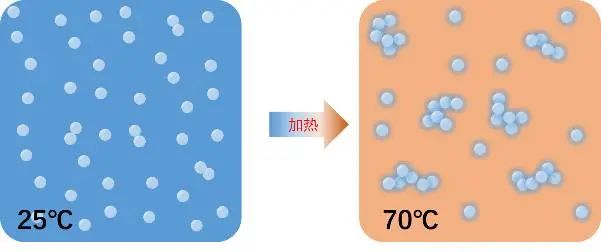

BSA蛋白加熱變性示意圖
在這個應用報告中，使用丹東百特公司出品的BeNano 180 Zeta 納米粒度及 Zeta電位分析儀檢測了不同BSA樣品。BSA溶液在低溫條件下分散較好，在加熱過程中會發生熱變性，生成蛋白質團聚物，從而極大的改變溶液性質。我們通過BeNano微流變技術檢測了BSA溶液不同溫度下的粘彈性信息。
原理
動態光散射微流變中加入粒徑范圍在0.3-2.0μm的膠體顆粒作為示蹤粒子。這些示蹤粒子的運動方式反映了周圍環境的流變學性質。對于純粘性流體樣品（牛頓流體），示蹤粒子在整個樣品環境中自由擴散，顆粒的均方位移MSD隨時間線性增加。
其中D為顆粒的擴散系數，通過帶入標準Stokes-Einstein方程：
其中R(h)是示蹤粒子的半徑，便可以得到MSD與粘度之間的關系：
通過擬合MSD隨時間的曲線，即可得到牛頓流體的粘度𝜂。然而在一些體系中還包含彈性成分，對于此類體系，我們用廣義Stokes-Einstein方程進行描述：
這個方程可以通過MSD計算依賴于頻率的彈性/存儲模量G’和粘性/損耗模量G”， 并可以計算復數粘度以及蠕變柔量。
設備
采用丹東百特公司的BeNano 180 Zeta 納米粒度及 Zeta電位分析儀。儀器使用波長671 nm，功率50 mW激光器作為光源，設置在173°的APD檢測器進行散射光信號采集。采用單模光纖進行信號傳導，以最大程度的提高信噪比。
樣品制備和測試條件
>粒徑和散射光強溫度掃描
配置了10mg/mL BSA溶液，通過BeNano內置的溫度控制系統將測試溫度控制為40℃ - 70℃，以1℃為升溫間隔，每一步溫度改變至少進行60秒的溫度平衡。
>微流變溫度掃描
在BSA溶液中加入400 nm帶負電的聚苯乙烯球作為示蹤粒子，在25℃-70℃之間以一定溫度間隔檢測BSA溶液的流變學信息。
測試結果和討論
首先分別測試了BSA溶液和示蹤粒子懸浮液的Zeta電位，BSA溶液Zeta電位為-14.35mV，400nm示蹤粒子Zeta電位為-51mV。BSA和示蹤粒子都攜帶負電性，這可以避免正負電荷相互作用引發的團聚等不穩定因素。
通過樣品的原始散射光信號，我們得到這些樣品的相關曲線：

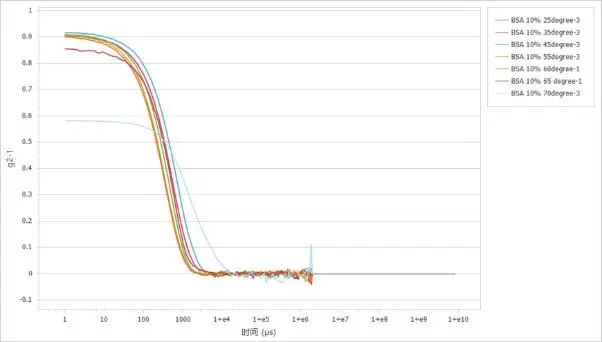

圖1. 不同溫度下BSA（含示蹤粒子）溶液的相關曲線

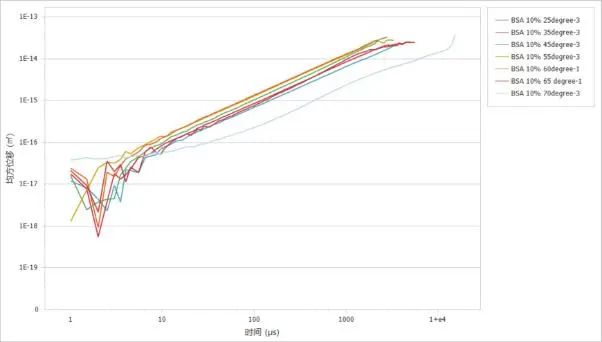

圖2. 不同溫度下BSA溶液的MSD曲線

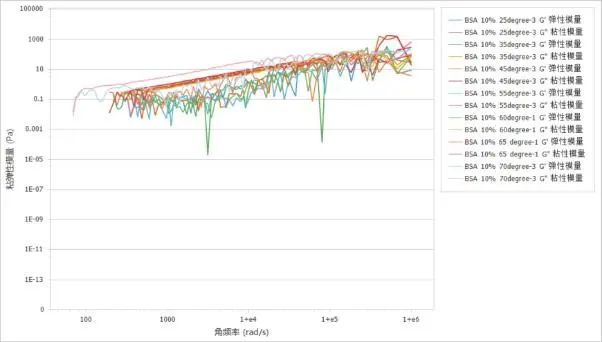

圖3. 不同溫度下BSA溶液的粘彈性模量曲線

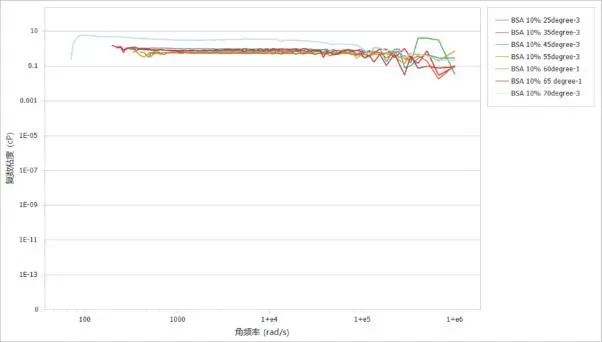

圖4. 不同溫度下BSA溶液的復數粘度曲線

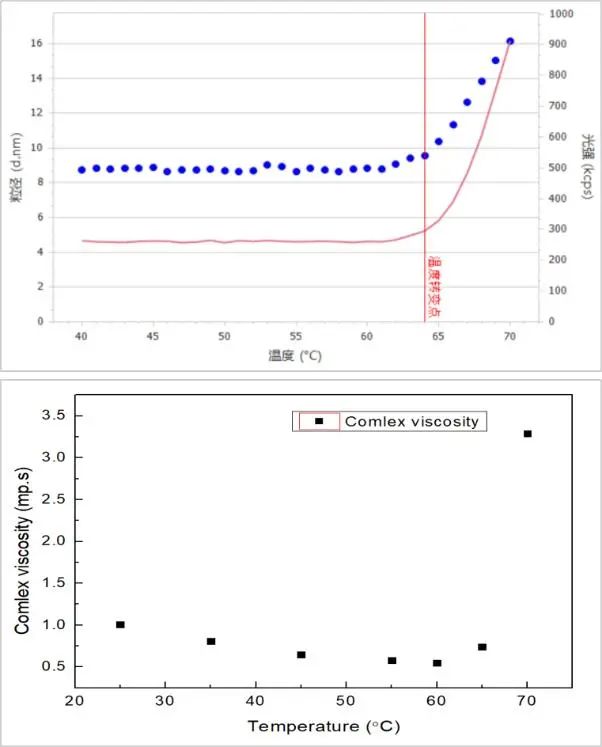

圖5. BSA的粒徑與散射光強（上圖）和@2096 rad/s的復數粘度（下圖）隨溫度變化曲線
通過圖1-圖5可以看出，在25℃-60℃之間，隨著溫度的升高，相關曲線的衰減變快，這表明了示蹤粒子的運動速度隨溫度升高而加快，這是由于溶液的粘度隨著溫度上升而下降引起的，同時這個溫度區間內溶液的粘彈性模量均隨溫度升高而降低。同樣通過MSD曲線可以看出，在同樣的溫度范圍內，溫度越高，MSD值越大示蹤粒子速度越快。
而在60℃-70℃之間隨著溫度的升高，相關曲線的衰減變慢，這表明了示蹤粒子的運動速度隨溫度升高而降低，這是由于BSA在這個溫度范圍內熱變性生成了大分子團聚物，團聚物的產生急劇增加了樣品粘度和粘彈性。
對比圖5中BSA粒徑與光強對于溫度的依賴性，可以看通過微流變得到的復數粘度同樣在~65攝氏度左右急劇升高。粒徑和復數粘度對于溫度的依賴性相互對應。
結論
通過檢測結果，我們可以看到BeNano 對于一個蛋白質樣品的微觀流變學檢測能力。在一個溫度范圍內的BSA的微流變信息靈敏且準確的反映了蛋白溶液的溫度轉變過程。通過微流變測試，在一個短時間測試過程中可以得到樣品較高頻率下的流變學參數，包括均方位移、復數粘度、粘彈性模量、蠕變柔量等等，為表征液體的流變學特性提供了有利工具。
